Фреза для обработки огорода

Простая и удобная самодельная фреза для вспашки и обработки огорода в зависимости от силовой установки — электропилы или бензопилы — и соответствующее название имеет — «бензо-» или «электро-».

Конструкция, о которой рассказывает Н. Хоронько, имеет важное достоинство — она ​​предполагает переделок самой пилы. В результате довольно потраченных буквально нескольких минут, и пилу можно использовать по прямому назначению. Согласитесь, это очень удобно, ведь и пила, и фреза используются эпизодически, налицо выгода и в материальном плане.

Прежде всего вам нужно выбрать тип силовой установки. Это может быть цепная электрическая пила, подойдет и бензопила типа «Урал», «Дружба» и др..

Строение фрезы показана на рисунке. Рама сварена из стальных труб диаметром 24 мм, с толщиной стенки 4 мм. Силовая установка крепится обычными хомутами.

Трансмиссия механизма-двухступенчатая цепная передача; цепь и звездочки первой ступени (за исключением приводной) взяты от старого велосипеда.

Приводная звездочка от электропилы Z = 6 сохранена неизменной, поскольку она рассчитана под цепь такого же шага (12,7 мм). Цепь и звездочки второй ступени более мощные, мотоциклетные, с тем же шагом 12,7 мм.

Ходовые колеса приводятся в движение вспомогательной цепной передачей — зубцов ведущей звездочки механизма передвижения подбирается опытным путем в зависимости от скорости обработки почвы.

Фреза — толстостенная труба диметром ЗО мм, к которой приварены 6 одинаковых зубцов со смещением на 30 ° по отношению друг к другу. По краям в трубу вварены полуоси, посаженные в подшипники № 202. Необходим натяжение цепи и положения оси обеспечивают специальные винты.

Не забывайте, что все цепные передачи закрываются защитными кожухами. И еще одно обязательное требование правил техники безопасности: электрическую пилу необходимо хорошо заземлить, т.е. обеспечить надежный контакт между корпусом и рамой фрезы.

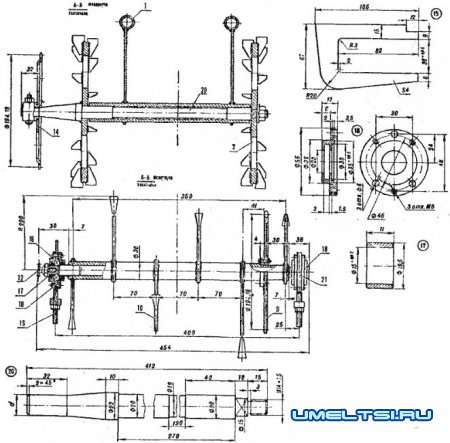

Чертежи фрезы для вспашки и обработки огорода
Нажимаем-увеличиваем-смотрим

Электрофреза:

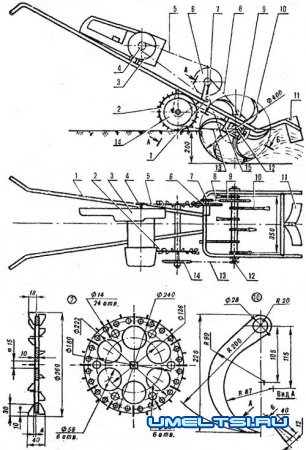

1 — рама; 2 — ходовое колесо; 3 — цепная пила «Парма», 4 — звездочки Z = 6, 5​​. 13 — велосипедные цепи (шаг 12,7 мм), 6, 14 — велосипедные звездочки Z = 48, 7 ​​- звездочка Z = 6, 8 — мотоциклетный цепь, 9 — звездочка Z = 48; 10-зуб фрезы; 11 — отбойник земли при окучивании; 12 — ведущая звездочка привода ходовых колес; 15 — вилка; 16-подшипник № 202, 17 — распорная втулка; 18 — крышка подшипников вала фрезы; 19 — натяжной винт М6; 20-вал ходовых колес (размер d — по диаметру посадочного отверстия звездочки); 21 — пластина-держатель 45x36x4 мм. Кожухи цепных передач и верхний кожух фрезы условно не показаны.
