Делаем простой трубогиб для профильных труб
У Вас есть небольшая дача или большой садовый участок, хотя бы раз в жизни сталкивался с ситуацией, в которой нужен трубогиб. Это специальное устройство, предназначенное для того, чтобы сгибать профильные трубы.
Это могла бы быть заготовка для навеса, беседки или любых других конструкций из металла.
На базарах с продажи металла, как правило, используются устройства заводские. Правда это удовольствие не из дешевых. Если хотите сэкономить свои деньги на что-нибудь другое – сделайте его своими руками.
Конечно же можно пойти и сделать так, как знают все. То есть заполняем трубу песком и нагреваем ее до раскаленного красного состояния с помощью газовой горелки или паяльной лампы. После этого ее можно изгибать. Такой метод не считается авторитетным меж мастерами, он весьма трудоемкий и еще не дает 100%-й точности. Ведь в процессе изгибания могут появиться деформации и заломы.
Чтобы получить идеально согнутую трубу, при всем при этом соблюдая заданные параметры и нормы, плюс чтобы не нанести урон исходному материалу, большинство мастеров применяют в своей работе такие устройства как специализированные трубогибы.

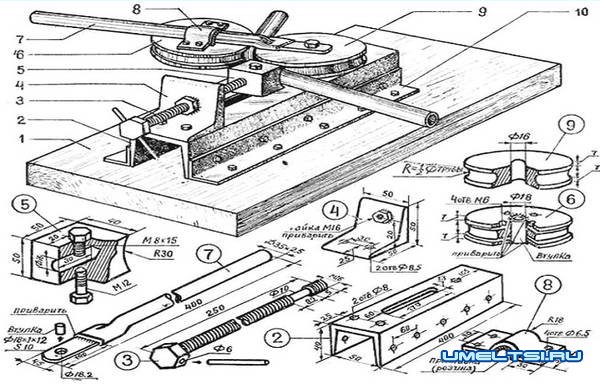

Прототипом будущего трубогиба стал станок, который изображен на чертеже.
Большой популярностью в наше время пользуются специальные устройства рычажного типа. Такое изобретение действует по принципу «рычага». То есть во время работы с ним происходит концентрация усиления в одном определенном месте, благодаря чему изгиб получает такую форму, как на созданном Вами шаблоне. В большинстве случаев его можно легко снять и затем заменить на другой.
Довольно часто как дополнение в комплекте с такой конструкцией идут два шаблона, рассчитанных для труб разных диаметров.
Делаем роликовый трубогиб – мастер-класс

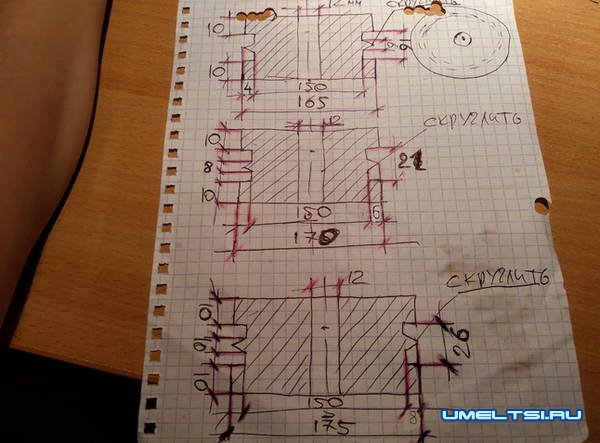

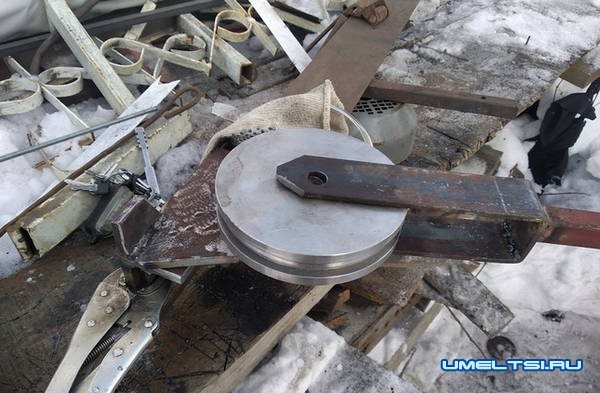

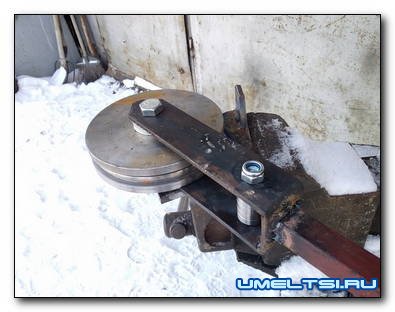

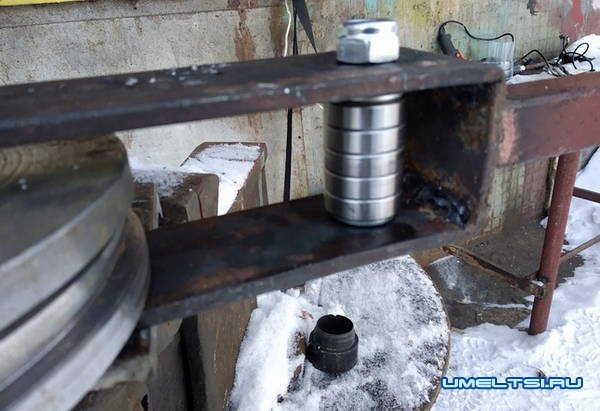

Берем отрезок уголка 100 и делаем станину. Упор для профиля изготавливался тоже из него. Всю конструкцию за нижнюю полку надо зажать в тиски. «Блины» были заказаны под 25 трубу, а также под 15 и 20-ю.

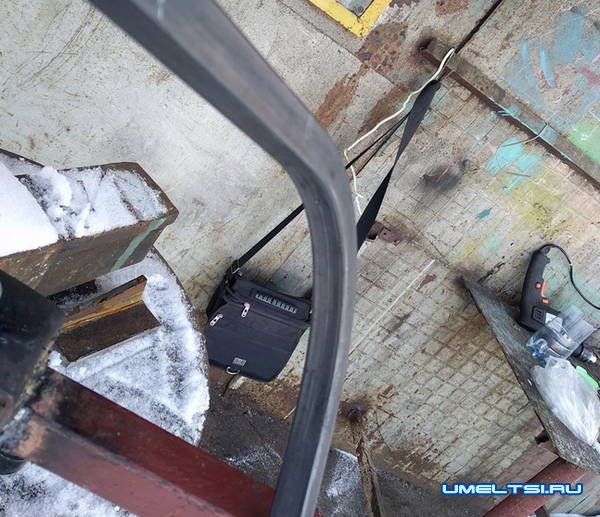

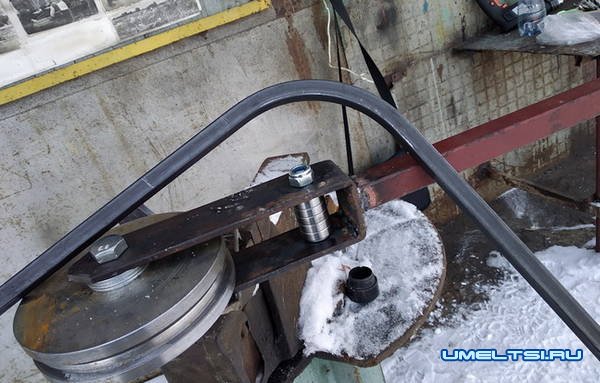

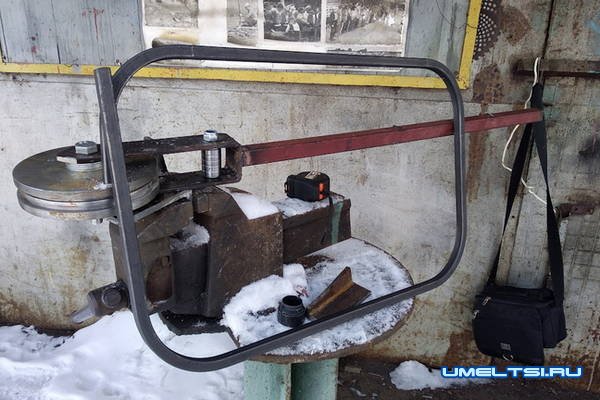

Устройство гнет очень хорошо. Нет ни различных замятий, ни распирания стенок.
Итог
Такая штука как трубогиб – вещь весьма нужная и очень полезная.
