Печь из фреонового баллона своими руками: размеры, фото и описание изготовления

Когда зимой нужно быстро согреть гараж, сарай или дачную веранду, большая печь не нужна. Хватает маленькой буржуйки, которая растапливается за пять минут и тратит пару охапок дров. Я перепробовал разные заготовки: бочки, трубы, ящики. Лучше всего сработал обычный оранжевый фреоновый баллон. Он компактный, легкий, а форма у него почти идеальная для топки.

Ниже рассказываю, как сделал такую печь, какие у нее размеры, что понадобилось и где я чуть не наступил на грабли. Все фотографии из этой статьи — моя готовая печка на улице, при морозе и снеге.

Почему я выбрал именно фреоновый баллон

Если взять газовый баллон из под пропана на 50 литров, он тяжелый и требует много работы. Бочка громоздкая.

А фреоновый баллон:

• весит совсем немного, печь легко переносить одному;
• толщина стенки фреонового баллона 2.5 — 3 мм, что вполне достаточно для небольшой буржуйки.
• имеет круглую форму, а значит, нагрузка по корпусу распределяется равномерно;
• стоит копейки или вообще достается бесплатно;
• быстро прогревается из-за небольшого объема;
• не требует сложной сварки, хватает простого инвертора.

Минус тоже есть: стенка тонкая. Такая печь не рассчитана на круглосуточную топку годами. Для гаража, мастерской, дачи или рыбалки лучше не придумаешь.

Что понадобится для работы

Я собирал все из того, что валялось в мастерской. Вот полный список.

• Пустой фреоновый баллон (обязательно полностью опорожненный, подробнее ниже).
• Профильная труба 20х20 мм для ножек, около 1,5 метра.
• Стальная полоса.
• Петля, лучше две, но у меня одна массивная.
• Болт с гайкой и шайбами для запорного механизма.
• Полоса металла под ручку задвижки.
• Стальная труба диаметром около 100 мм под дымоход.
• Проволока или пруток для ручки наверху корпуса.
• Болгарка, сварочный аппарат, дрель, рулетка, маркер.

Размеры моей печи

Многие просят конкретные цифры, поэтому привожу таблицу. Размеры примерные, у вас баллон может отличаться, так что подгоняйте под свою заготовку.

Главное правило: безопасность при подготовке баллона

Здесь я остановлюсь подробнее, потому что это самое опасное место во всей затее.

Старое правило мастеров гласит: любую емкость из-под газа нужно считать заряженной, пока не докажешь обратное.

Остатки фреона могут оставаться в баллоне даже тогда, когда он кажется пустым. При сильном нагреве, а сварка и резка именно такой нагрев, фреон разлагается с образованием ядовитых веществ. Поэтому порядок такой:

Работаю только на улице или в хорошо проветриваемом месте. Это не перестраховка, а необходимость.

Пошаговая инструкция изготовления

Шаг 1. Подготовка корпуса

Снимаю вентиль, зачищаю краску в местах будущих швов болгаркой с лепестковым кругом. Остальную краску я оставил: оранжевый цвет, как видно на фото, прекрасно смотрится на снегу и защищает металл от ржавчины снаружи. Краска при первых растопках немного выгорит и будет пахнуть, поэтому первую топку делайте на улице.

Шаг 2. Разметка и вырезание окна топки

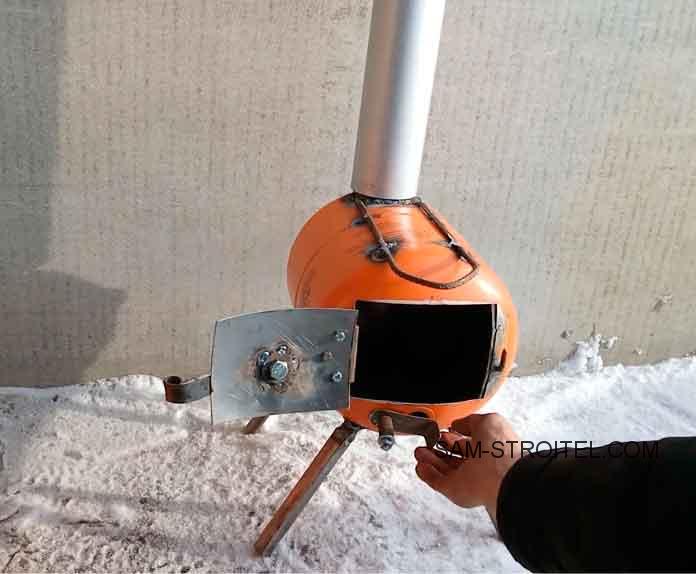

Размечаю на боковой части корпуса прямоугольник под дверцу, примерно 15х13 см. Вырезаю болгаркой, углы подрезаю аккуратно. По краю окна приваривается рамка из полосы, она служит упором для дверцы и жестче держит форму проема. На втором фото хорошо видно открытую дверцу и черный проем топки.

Шаг 3. Изготовление дверцы

Из вырезанного куска делаю дверцу чуть. Привариваю петлю: одна ее часть на корпус, вторая на дверцу. В моем варианте петля закреплена на заклепках и болтах.

Шаг 4. Запорный механизм

С противоположной стороны ставлю простую задвижку. Болт с гайкой выступает осью, на него надета изогнутая полоса с ручкой. Поворачиваешь полосу, и она прижимает дверцу. Простое решение без лишних деталей, а держит крепко.

Шаг 5. Приваривание дымохода

В верхней части корпуса вырезаю круглое отверстие диаметром 100 мм. Вставляю трубу и обвариваю по кругу сплошным швом. Шов должен быть герметичным, иначе дым пойдет в помещение. На фото видно, как труба выходит строго вертикально.

Шаг 6. Ножки

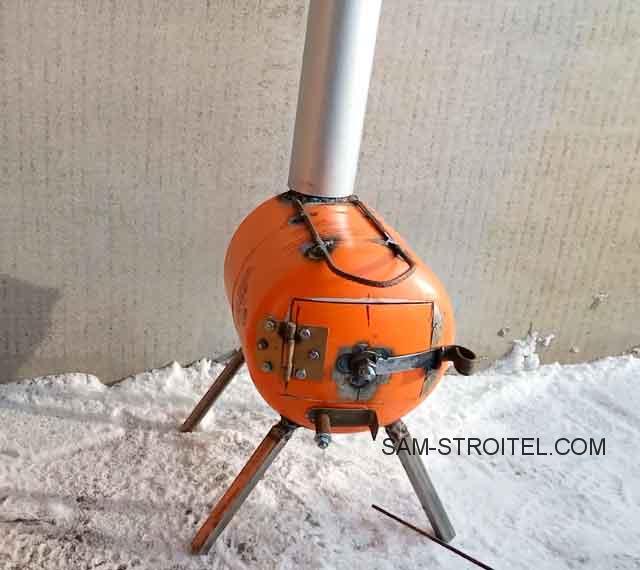

Из профильной трубы нарезаю четыре отрезка по 30 см, срезаю торцы под углом, чтобы ножки стояли разведенными и печь не опрокидывалась. Привариваю к нижней части корпуса. На фото видно ножки, расставленные широко для устойчивости. Перед окончательной приваркой ставлю печь на ровную поверхность и проверяю, не шатается ли она.

Шаг 7. Поддувало и ручка

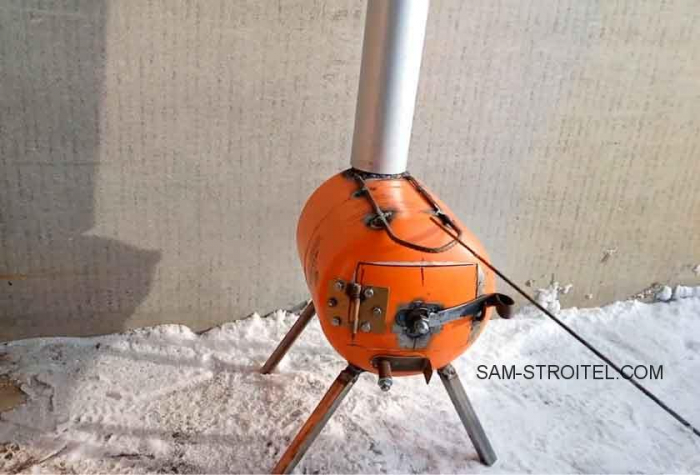

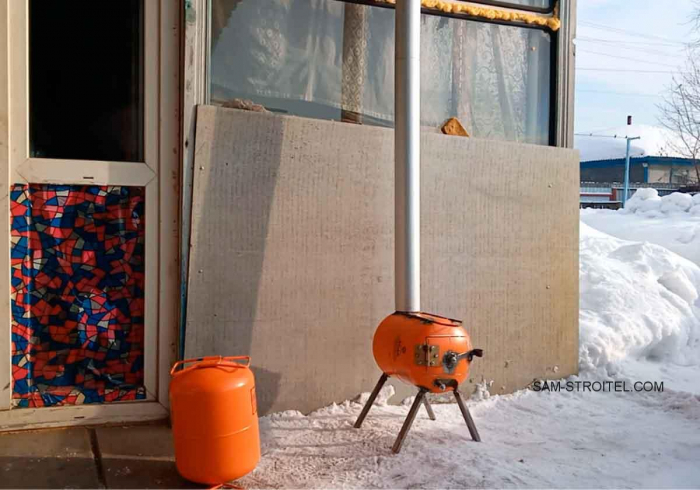

Под дверцей ставлю небольшую заслонку на болтах для регулировки тяги. Ее видно под дверцей на первом и третьем фото. Сверху приваривам ручку из прутка, чтобы печь можно было переносить. Ухватиться за нее удобно, но только когда печь холодная.

Разбор ошибок, которые я видел и чуть сам не повторил

Ошибка первая: резка баллона без дегазации. Самая опасная. Не экономьте сутки, выпустите газ и промойте водой.

Ошибка вторая: слишком короткая труба. Тяга будет слабой, печь начнет дымить. Минимум два метра над топкой, лучше три.

Ошибка третья: неплотная дверца. Если дверца закрывается с зазорами, дрова горят слишком быстро, а регулировать горение невозможно.

Ошибка четвёртая: узкие ножки. Легкая печь на узких ножках легко опрокидывается. Разводите их шире.

Практические рекомендации специалиста

Как человек, который делает такие печки не первый раз, дам несколько советов.

• Топите сухими дровами небольшого сечения. Сырые дрова дают конденсат и быстро разъедают тонкий металл.
• Под печь на деревянный или горючий пол обязательно кладите лист металла или плитку, а вокруг оставляйте безопасные расстояния.
• Не оставляйте топящуюся печь без присмотра.
• Раз в сезон чистите дымоход от сажи.
• Защитный слой шамотного кирпича или песка на дне топки продлит жизнь тонкому металлу. Просто насыпьте слой песка 2–3 см.
• Для обогрева закрытого помещения проверьте, нет ли утечек в местах стыков дымохода, и обязательно поставьте датчик угарного газа.

Совет от меня

Советую покрасить корпус термостойкой краской: тогда печь не только красиво выглядит, но и дольше не ржавеет.

Ответы на частые вопросы

Сколько времени печь держит тепло?
Из-за малого объема загрузка прогорает быстро, примерно за 40 минут. Это печь для быстрого обогрева, а не для ночной топки.

Чем лучше топить?
Березовые и дубовые дрова дают самое стабильное тепло. Для быстрого розжига подойдет щепа и мелкие поленья.

Можно ли готовить на такой печке?
Для готовки лучше приварить сверху небольшую площадку.

Сколько прослужит такая печь?
При аккуратной эксплуатации несколько сезонов. Тонкий металл со временем выгорает, поэтому следите за состоянием корпуса и вовремя ремонтируйте.

Можно ли использовать ее внутри жилого дома?
Я бы не рекомендовал. Такие печи подходят для гаражей, мастерских, хозпостроек, дач и туристических палаток при правильном дымоходе.

Печь из фреонового баллона — хороший вариант для тех, кому нужно быстрое и недорогое тепло. Работа занимает один-два дня, не требует сложных инструментов, а результат вы видите на фотографиях: компактная, аккуратная и надежная печка. Главное, помните про безопасность при подготовке баллона и не экономьте на дымоходе. Если у вас остались вопросы по размерам или конструкции, задавайте, отвечу. Кому интересно хочу показать печь моего соседа — буржуйка из газового баллона своими руками: чертежи и размеры.
