Стенд для проверки свечей зажигания своими руками: схема, сборка, советы
Свечи я долго проверял «по старинке»: вывернул, приложил к массе, покрутил стартером и посмотрел, есть ли искра. Метод простой, но обманчивый. На открытом воздухе свеча дает красивую искру, а под давлением в цилиндре та же свеча начинает пробивать изоляцию или вовсе не искрит. Поэтому я решил собрать стенд, на котором свечу можно проверить под давлением, почти как в двигателе. Ниже рассказываю, как он устроен, из чего сделан и на каких граблях я успел потоптаться.
Зачем нужен стенд и чем он лучше «дедовского» способа
Свеча работает в тяжелых условиях: высокая температура, давление в камере сгорания и напряжение в десятки тысяч вольт. Дефект часто проявляется только при совместном действии этих факторов. Внешне нормальная свеча может иметь микротрещину в керамике, и на воздухе вы ее не увидите.
На стенде я вижу несколько вещей сразу:
- есть ли искра вообще и какого она цвета;
- стабильна ли она при росте давления;
- нет ли пробоя по изолятору, мимо электрода;
- как свеча ведет себя на разных частотах импульсов.
Для автомобилиста, который сам обслуживает машину, это экономит деньги. Сомнительные свечи не приходится выбрасывать «на всякий случай», а брак сразу отсеивается.
Из чего состоит мой стенд
Общий вид собранной конструкции показан на первом фото. Все смонтировано на куске ламинированной ДСП, и это удобно: плиту можно положить на верстак или убрать на полку.

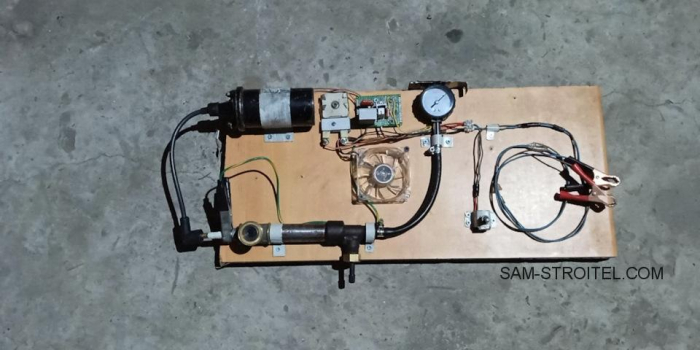

Фото 1. Общий вид стенда: катушка, коммутатор, кулер, манометр и клещи для подключения к аккумулятору.
Состав такой:
Почему именно аккумулятор
С питанием я поэкспериментировал. Лучшим источником оказался автомобильный аккумулятор. Блоки питания от ноутбуков и зарядные устройства дают просадку напряжения, когда катушка начинает потреблять ток. Искра получается нестабильной, и по такой картине нельзя понять, виновата свеча или питание. Аккумулятор держит напряжение ровно, поэтому результат повторяется от раза к разу. Именно для этого на плате я вывел провода с «крокодилами», которые видны справа на первом фото.
Параметры компонентов
Чтобы ничего не путать при повторении, свожу данные в таблицу:
Узел Что использовал Назначение
——————— ————————— ——————————
Катушка Б115, 1,5 Ом Высокое напряжение для искры
Коммутатор Автомобильный Усиление и формирование импульса
Источник импульсов Кулер с датчиком Холла Подача сигнала на коммутатор
Резистор Керамический, 1,5 Ом Ограничение тока катушки
Питание АКБ 12 В Стабильное напряжение
Камера Тройник и труба, футорка Создание давления вокруг свечи
Контроль Манометр и игольчатый кран Измерение и сброс давления
Камера для свечи: самая важная часть
Электроника на стенде довольно стандартная. Главное в этой конструкции именно камера, потому что от ее герметичности зависит весь смысл проверки.

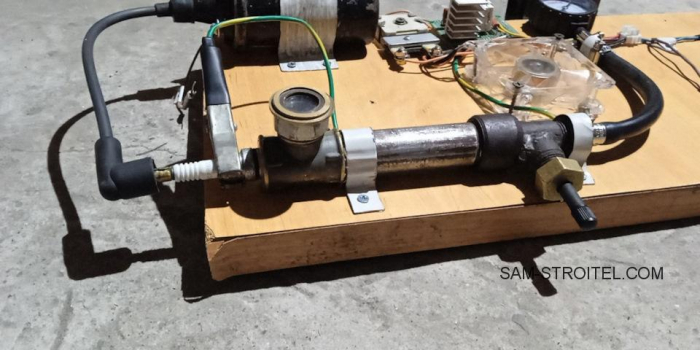

Фото 2. Камера в сборе: слева свеча с наконечником провода, справа игольчатый кран, сверху смотровое окно.
Устроена она просто. Свеча вкручивается в резьбовое гнездо тройника. Сверху в тройник вкручен латунный переходник со стеклом, через которое видно искру. С другой стороны подключена труба, переходящая в шланг к манометру. На торце стоит игольчатый кран, которым я стравливаю давление.

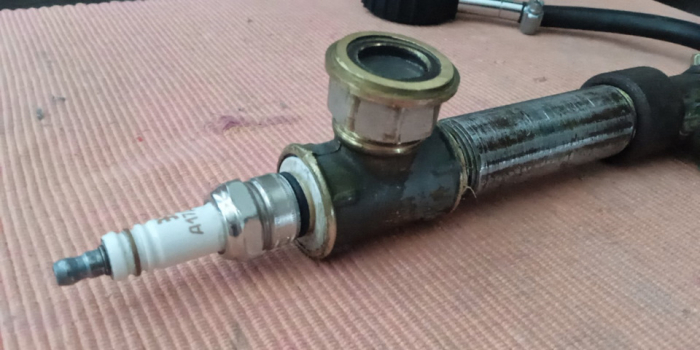

Фото 3. Вид сбоку: хорошо видно, как свеча входит в тройник, а наконечник высоковольтного провода надет сверху.
Посадочное гнездо я сделал под резьбу свечи. На четвертом фото видно, как свеча сидит в камере.

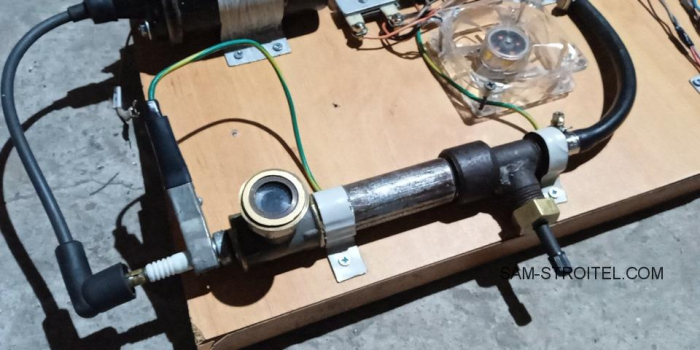

Фото 4. Свеча установлена в тройник, под опорную поверхность подложено уплотнительное кольцо.
И отдельно гнездо без свечи:
Фото 5. Резьбовое гнездо под свечу. Резьба латунная, поэтому ее нетрудно повредить, закручивать нужно аккуратно.
Важная деталь: свеча должна садиться на уплотнение, как в головке блока. Если зажать ее без шайбы или кольца, давление будет травить, и показания окажутся недостоверными.
«Стенд хорош ровно настолько, насколько герметична его камера. Без плотной посадки любые измерения превращаются в гадание.»
Эту фразу мне когда-то сказал знакомый механик, и я понял ее только после первой сборки.
Пошаговая инструкция по сборке
Ниже порядок, в котором я бы собирал стенд, если бы начинал заново.
Шаг 1. Подготовьте основание. Возьмите кусок ДСП или фанеры примерно 60 на 30 сантиметров. Разметьте расположение узлов заранее, чтобы высоковольтные провода были короткими и не пересекались с низковольтными.
Шаг 2. Закрепите катушку. Я прижал ее металлической скобой с саморезами. Катушка должна стоять жестко, потому что она греется и немного вибрирует.
Шаг 3. Установите коммутатор. Ему нужен отвод тепла. Если ставить на дерево без радиатора, он быстро перегреется. Я оставил его на металлической пластине.
Шаг 4. Смонтируйте кулер с датчиком Холла. Закрепите его рядом с коммутатором. Проверьте, что датчик действительно выдает импульсы при вращении, мультиметром или осциллографом, если он есть.
Шаг 5. Подключите резистор. Керамический резистор 1,5 Ом включается последовательно с первичной обмоткой катушки. Греется он заметно, поэтому не клейте его на пластик.
Шаг 6. Соберите камеру. Прогоните резьбу, поставьте уплотнения и обязательно проверьте герметичность без свечи, подав давление и обмазав стыки мыльным раствором.
Шаг 7. Подключите манометр и кран. Шланг должен быть рассчитан на давление, превышающее то, которое вы собираетесь подавать.
Шаг 8. Выведите питание. Проложите провода от АКБ через выключатель. Выключатель обязателен, без него вы будете каждый раз цеплять и отцеплять клеммы.
Шаг 9. Заземлите корпус. Жёлто-зелёный провод на стенде идет именно для этого. Камера и катушка должны иметь надежную массу.
Шаг 10. Первый пробный запуск. Установите заведомо исправную свечу, подайте небольшое давление и включите питание. Через стекло должна быть видна ровная искра.
Как проверять свечи на стенде
Порядок работы у меня сложился такой:
Хорошая свеча дает ровную, яркую искру между электродами, и она не пропадает при росте давления. Плохая начинает «стрелять» вбок, мигать или искрить по изолятору.
Разбор типичных ошибок
За время сборки и использования я сам допустил почти все ошибки из этого списка.
Слабое питание. Первый раз я подключил стенд к обычному блоку питания. Искра была вялой, и я решил, что свечи плохие. На аккумуляторе все стало нормально.
Негерметичная камера. Давление падало, и проверка теряла смысл. Всегда проверяйте камеру мыльным раствором.
Отсутствие заземления. Без массы искра может уходить на корпус, а сама установка становится опасной.
Перегрев резистора. Если оставлять стенд включенным надолго, резистор и коммутатор сильно нагреваются. Работайте короткими циклами.
Сборка на хлипком основании. Вибрация расшатывает скобы и контакты. Все крепите жестко.
Попытка проверять все свечи подряд без паузы. Электроника перегревается, и результаты начинают «плыть».
Практические рекомендации специалиста
Несколько советов, которые я бы дал любому, кто решил повторить такую конструкцию.
Во-первых, не гонитесь за высоким давлением. Чтобы выявить большинство дефектов, достаточно умеренного давления, и безопаснее работать в запасе по прочности всех соединений.
Во-вторых, всегда проверяйте контрольной свечой. Если на заведомо исправной свече искра есть, значит, стенд в порядке, и претензии можно предъявлять к проверяемой.
В-третьих, обращайте внимание на цвет искры. Ярко-голубая и белая искра говорит о нормальной работе, а красная или желтая слабая искра указывает на проблему.
В-четвертых, сравнивайте свечи между собой. Когда проверяешь комплект из четырех штук, разница сразу видна, а оценивать одну свечу «в вакууме» сложнее.
Совет: прикрутите рядом на плиту небольшую табличку с рабочим давлением и временем одного цикла проверки. Через месяц вы забудете, какие значения у вас были «рабочие», а табличка избавит от лишних сомнений.
Меры безопасности
Это важный раздел, и я намеренно не стал его прятать в конец ради галочки. На стенде есть высокое напряжение, давление и горячие элементы.
- Не прикасайтесь к высоковольтным проводам и наконечнику при включенном питании.
- Не держите стенд рядом с бензином и легковоспламеняющимися материалами. Искра рядом с парами топлива опасна.
- Давление подавайте воздухом, а не горючими смесями.
- Работайте в сухом помещении с хорошей вентиляцией.
- Не допускайте детей и посторонних к стенду, пока он подключен.
- Людям с кардиостимуляторами рядом с высоковольтной установкой находиться не стоит.
Ответы на частые вопросы
Можно ли заменить катушку Б115 другой?
Можно, но придется подбирать резистор под сопротивление первичной обмотки. Если параметры отличаются от моих, ток изменится, и нужно будет пересчитывать цепь.
Зачем кулер с датчиком Холла, если есть генераторы импульсов?
Кулер вращается сам, дает регулярные импульсы и стоит копейки. Для домашнего стенда это самый простой вариант без пайки сложной схемы.
Какое давление нужно подавать?
Для выявления большинства неисправностей достаточно умеренного давления. Точные цифры зависят от вашей камеры и шланга, поэтому не превышайте предел прочности самого слабого элемента.
Можно ли питать стенд от зарядного устройства?
Можно, но искра будет менее стабильной из-за просадки напряжения. Аккумулятор для этой задачи подходит лучше всего.
Как понять, что свеча неисправна?
Если искра пропадает, уходит в сторону от электродов, идет по изолятору или заметно слабее, чем у контрольной свечи, свечу лучше заменить.
Подойдет ли стенд для свечей с иридиевыми электродами?
Да, проверка идет по тому же принципу. Просто будьте аккуратны с электродами и не давите на них при установке.
Стоит делать самодельный стенд своими руками?
Стенд обошелся мне недорого, большую часть деталей я нашел в гараже. Зато теперь я точно знаю, в каком состоянии свечи, и не меняю их вслепую. Собирается он за один-два вечера, а пользу приносит каждый сезон. Главное, что нужно запомнить: питание от аккумулятора, герметичная камера, надежное заземление и аккуратность с высоким напряжением.
Если соберете свой вариант, начните с простой схемы и усложняйте ее только после того, как убедитесь, что базовая версия работает стабильно.
