Самодельный токарный станок по дереву из дрели

Сделал самодельный токарный станок из дрели, для токарных работ по дереву. Подробное описание изготовления станка с пошаговыми фото.

.

Хороший токарный станок по дереву, стоит не дешево, да и качество современных изделий из Китая, весьма сомнительное. Поэтому лучше сделать простой токарный станок своими руками, так будет намного дешевле да и конструкция прослужит вам достаточно долго, чем покупной вариант.

Материалы для изготовления станка:

• — электродрель;
• — двутавр или швеллер;
• — листовая сталь;
• — квадратная труба;
• — профильная труба;
• — болты, гайки, кругляк;

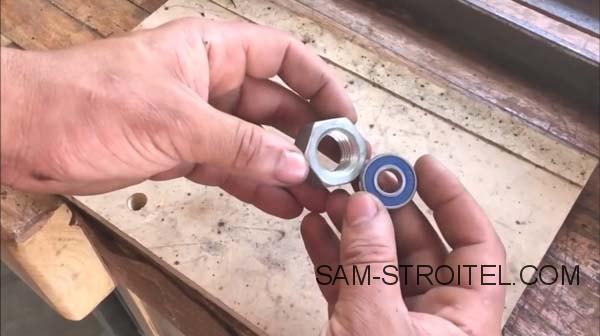

• — радиальный подшипник.

Процесс изготовления станка по дереву, подробно показан на этих фото:

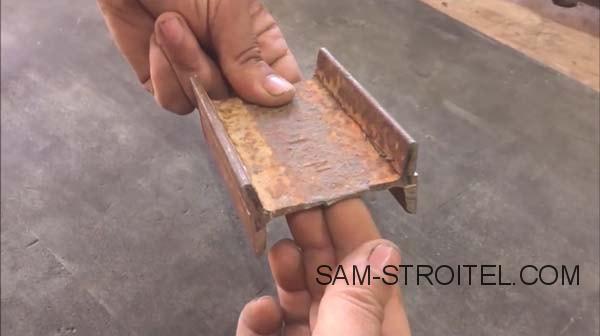

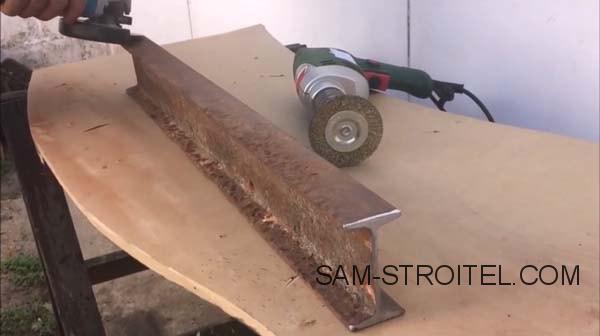

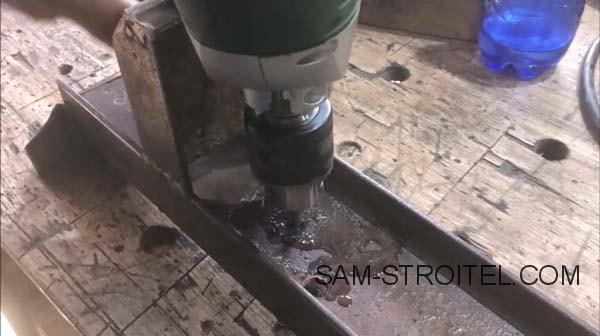

Основание станка, изготовил из двутавра (по сути это сдвоенный швеллер).

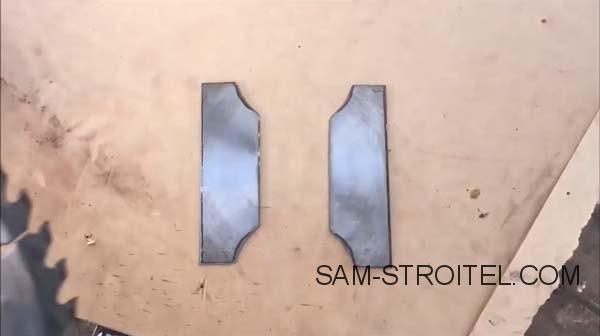

Ножки или крепления к столу, вырезал из пильного диска от циркулярной пилы.

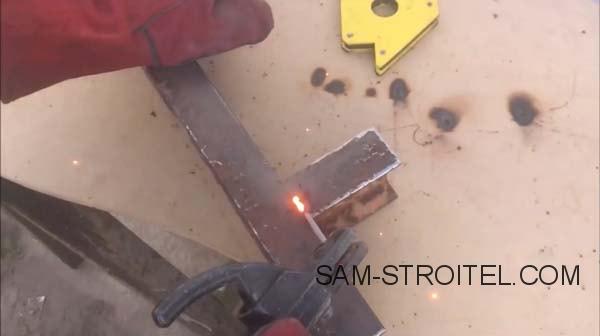

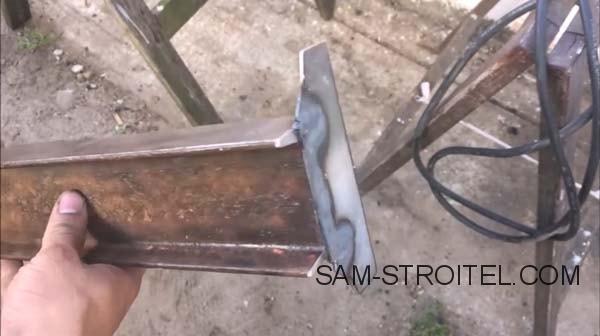

Приварил ножки к двутавру.

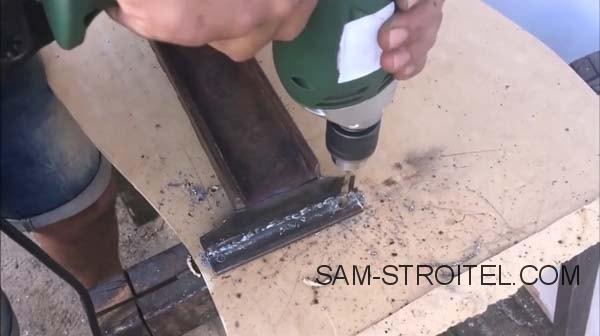

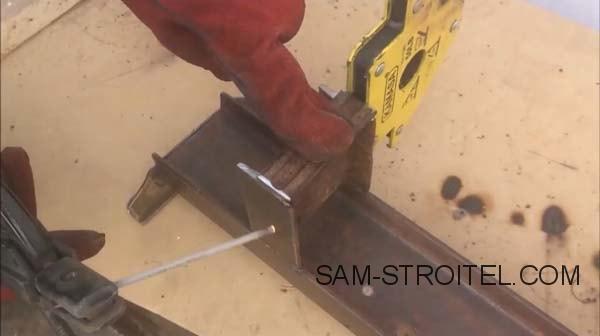

К ножкам приварил полосы в которых просверлил отверстия под крепления.

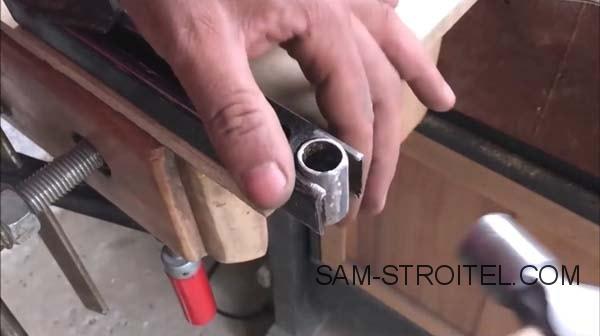

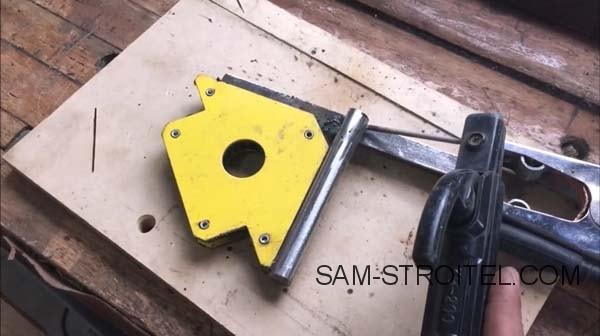

Далее, делаем переднюю бабку, на которой будет закреплена дрель. В качестве материала используем кусок двутавра, привариваем к нему пластину и изготавливаем хомут. Для хомута понадобится кусок круглой трубы, разрезаем ее вдоль и привариваем уши под болт с гайкой. Дрель будет зажиматься хомутом в той части, где крепится передняя ручка.

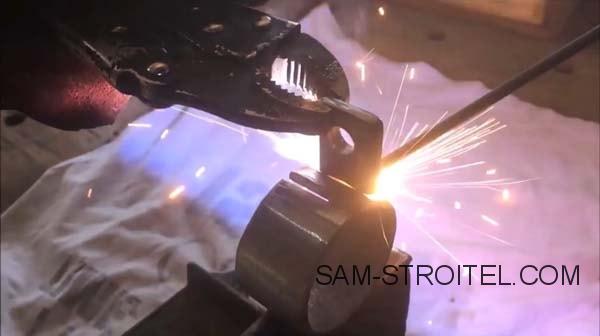

Привариваем хомут к бабке, проверяем углы, патрон дрели должен быть параллелен основе, это позволит выставить соосность с задней бабкой.

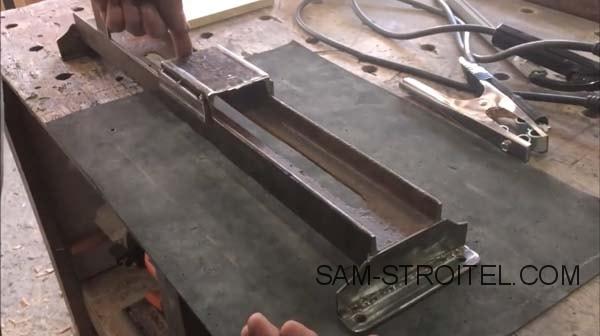

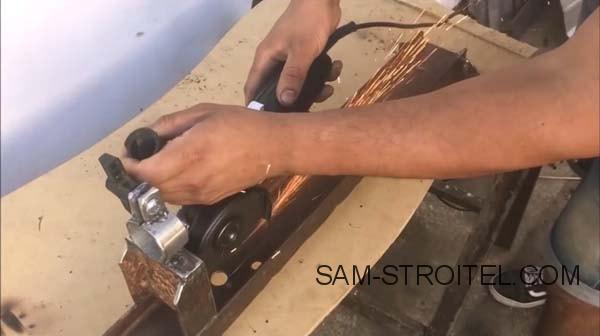

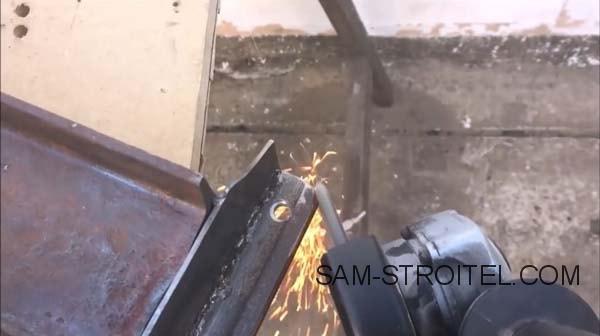

В станине, с помощью болгарки, вырезаем паз по которому будет перемещаться задняя бабка.

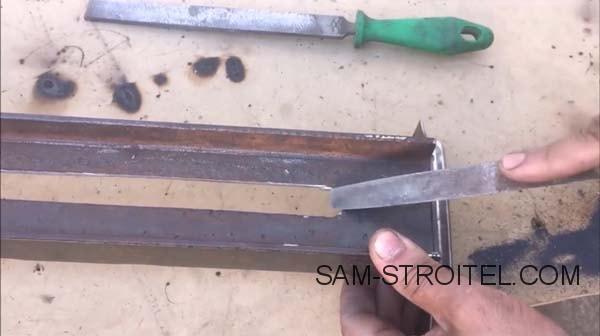

Зачищаем все напильником, чтобы ничего не мешало перемещению бабки.

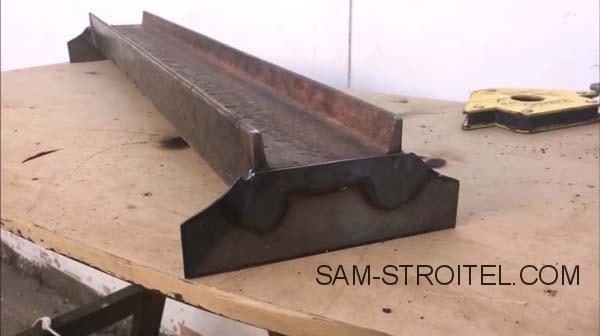

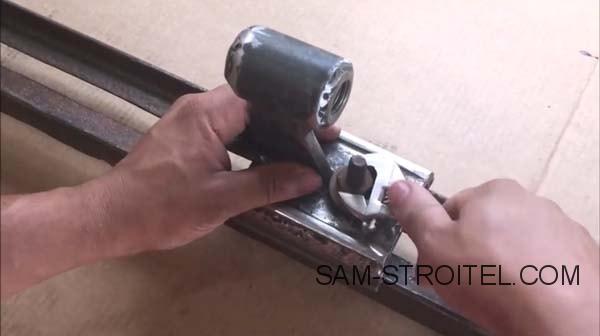

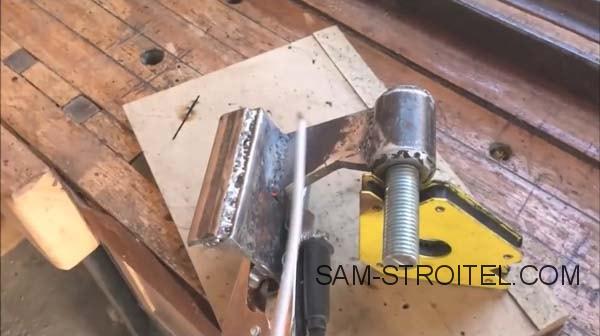

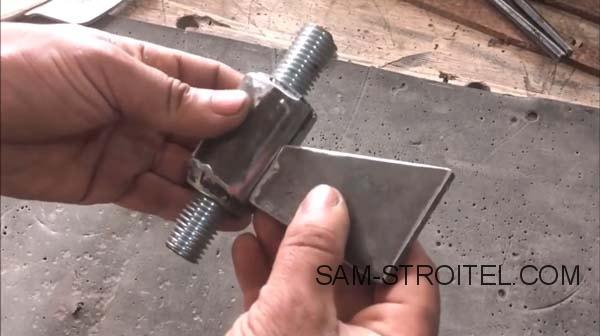

Для задней бабки делаем основу из куска двутавра. Нужно срезать у двутавра ребра с одной стороны и приварить из внахлест к ребрам с другой стороны. В итоге получится кусок швеллера с направляющими, эта деталь будет ездить по основе как поезд по рельсам.

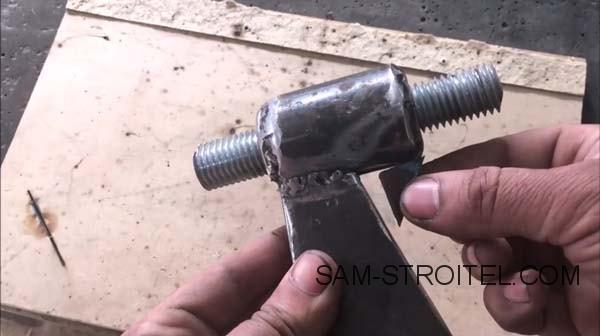

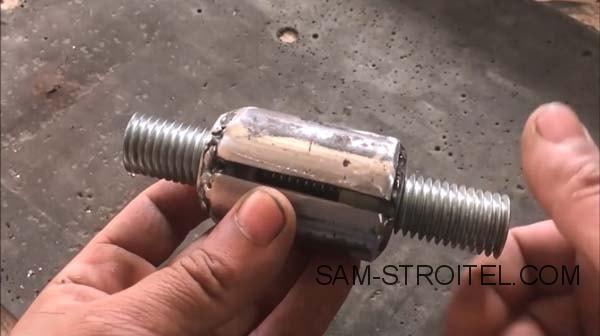

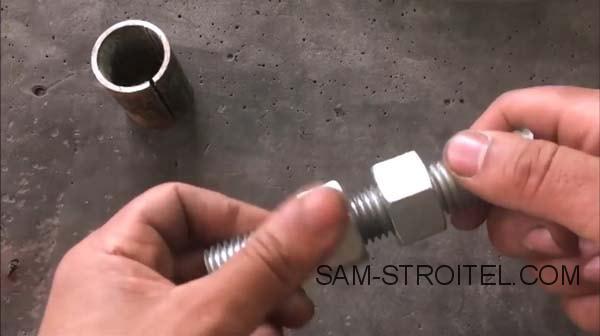

Используем резьбовую шпильку, гайки и кусок трубы.

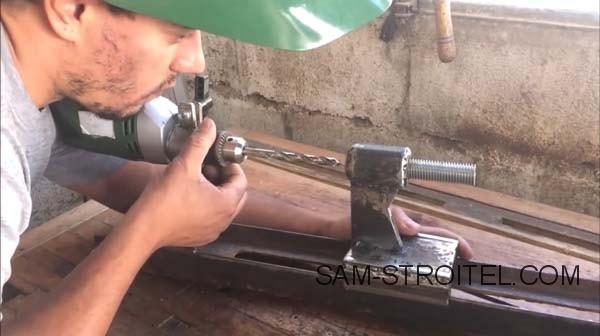

Привариваем к платформе саму бабку. Крепим бабку толстыми стальными пластинами, выставив соосность со сверлом дрели.

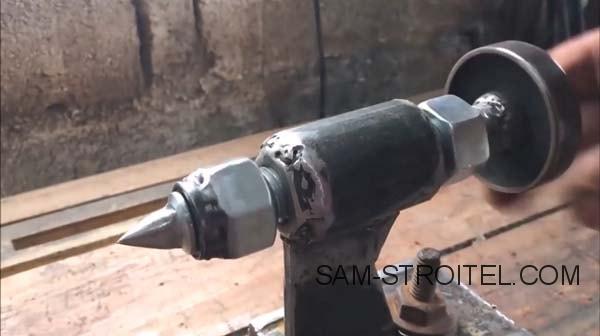

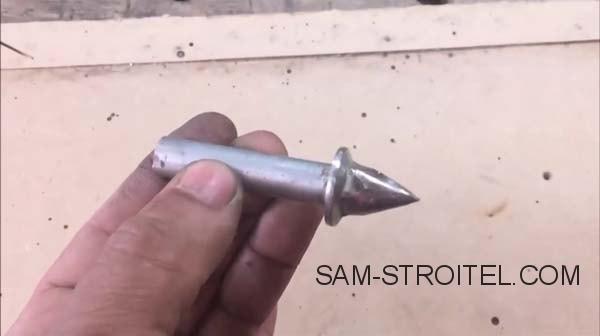

С одной стороны резьбового стержня крепим ручку, а с другой стороны ставится упор в виде копья.

Делаем подручник, в который будем упирать рабочий инструмент. В качестве основы используется кусок квадратной трубы, труба фиксируется на основе болтом с гайкой и шайбами. В трубу ввариваем кусок круглой трубы, в нее будет заходить кругляк, кругляк должен фиксироваться путем зажатия болтом. Ну а уже к кругляку привариваем сам упор, в качестве которого подойдет кусок уголка. Как итог, такой подручник можно регулировать по высоте и по углу.

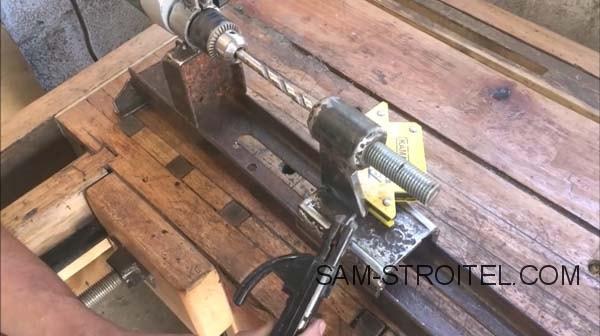

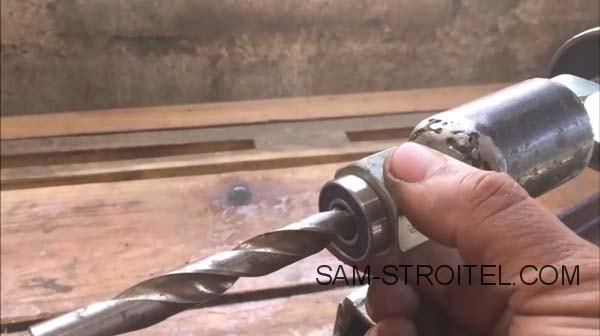

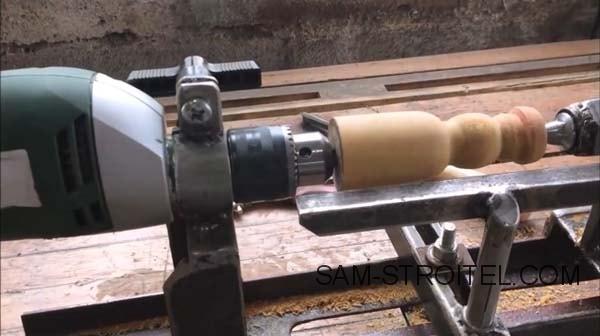

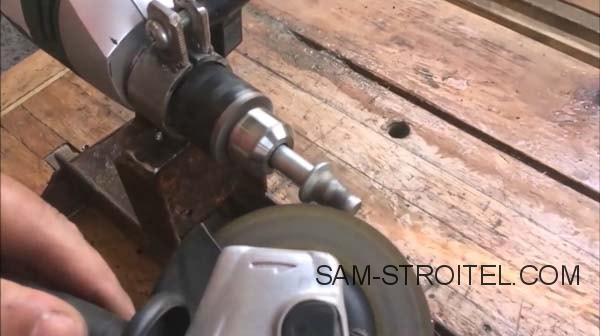

Собираем самоделку, зажимаем дрель. В патрон дрели, устанавливаем перьевое сверло, оно будет держать и вращать деревянную заготовку.

После испытаний, можно приступать к покраске деталей.

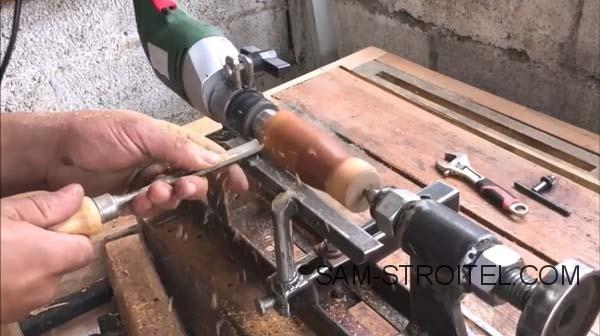

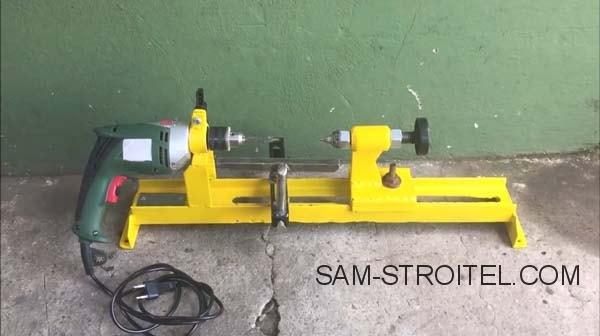

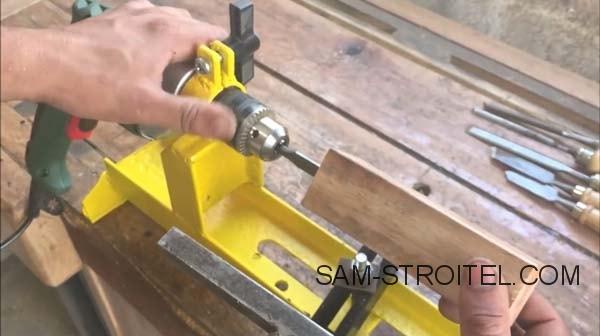

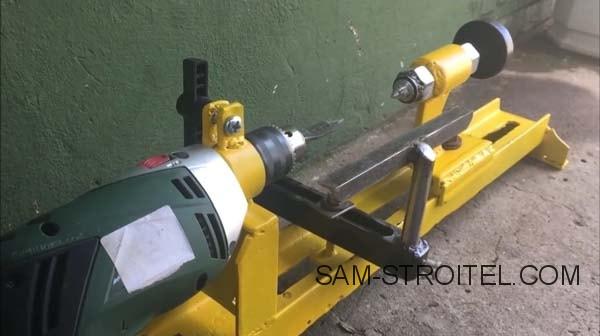

В итоге, получился вот такой простой самодельный станок для работы по дереву.

В этом видео, также показано изготовление самодельного токарного станка по дереву.
