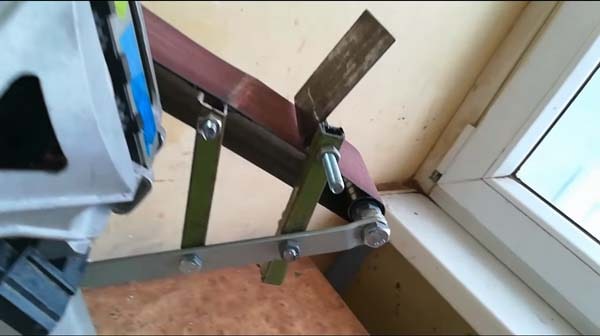

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок, простая конструкция.

.

Если Вам нужен ленточный шлифовальный станок, то его можно сделать своими руками, как вариант можно использовать вот такую простую конструкцию, которая сделана из двигателя от стиральной машины, а в качестве натяжителя ленты использован дверной доводчик.

Материалы для изготовления самоделки:

• — двигатель от стиральной машины + регулятор оборотов;
• — лента шлифовальная;
• — доводчик для дверей;
• — подшипники;
• — болты, гайки, шайбы;
• — ДСП;
• — кусок листового металла;
• — профтруба;

На фото показан процесс изготовления самодельного ленточного шлифовального станка.

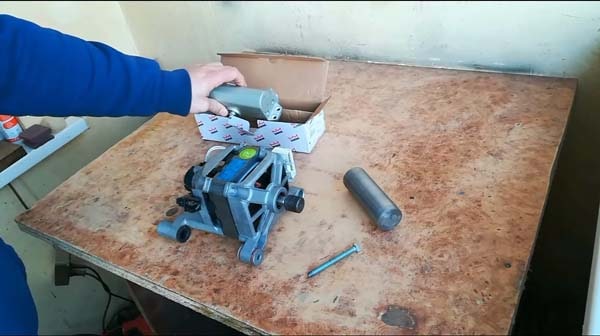

Для своей самоделки автор использовал доводчик для дверей и двигатель от стиральной машины, поскольку такой двигатель развивает высокие обороты, его нужно подключать через регулятор оборотов, (вот тут описано — как изготовить регулятор оборотов).

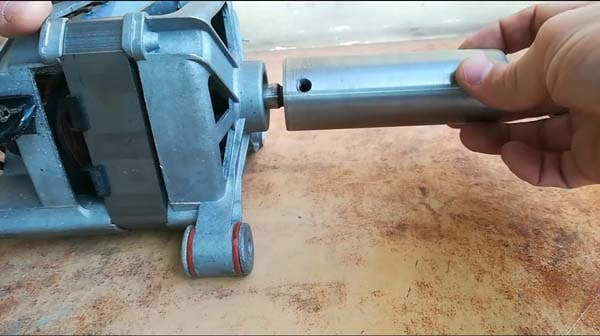

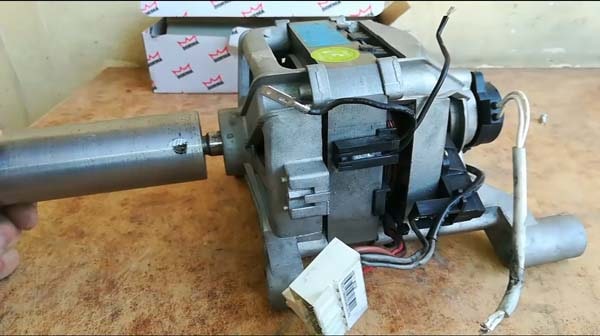

Первым делом, автор заказал у токаря, выточить ведущий вал для двигателя.

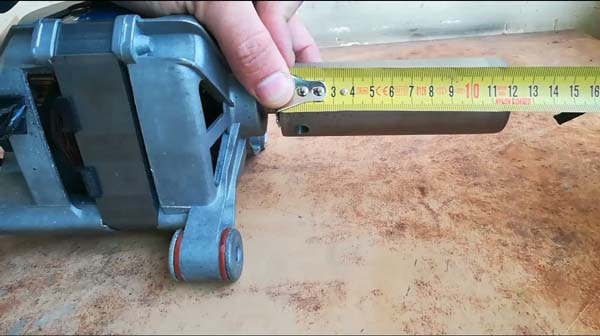

Размеры вала.

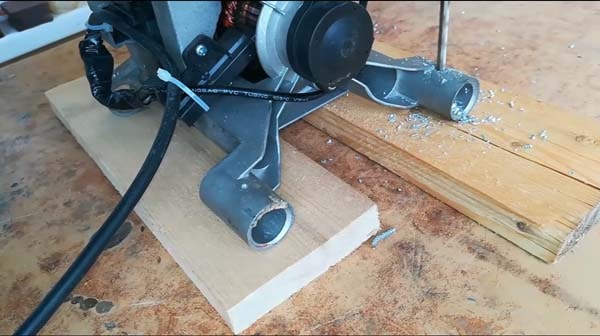

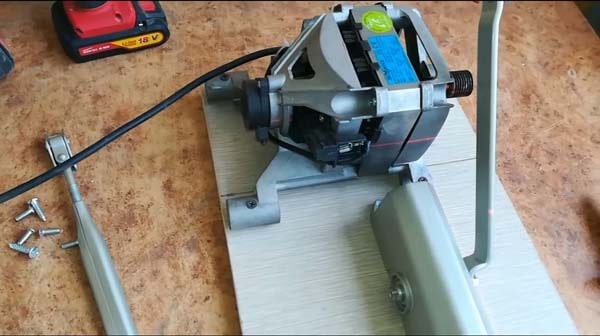

Двигатель закрепил саморезами на основании, сделанном из ДСП.

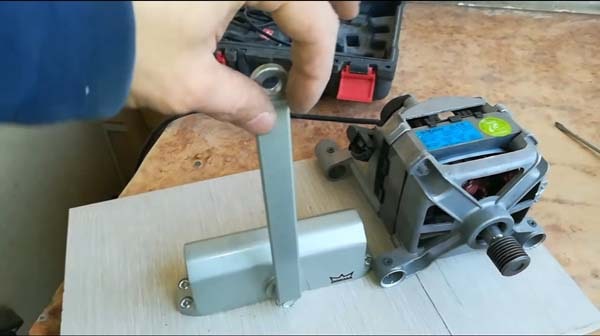

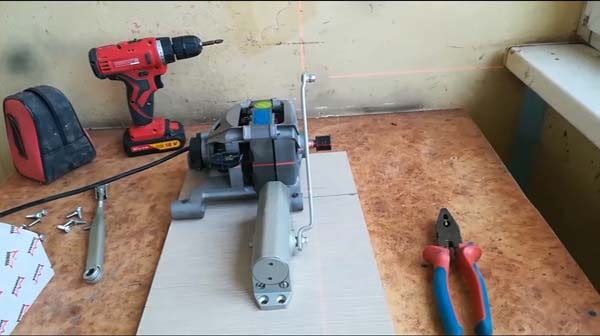

В качестве натяжителя, использован доводчик для дверей. Это просто, удобно и практично. Устройство можно отрегулировать, получая нужную степень натяжения, также доводчик легко крепится к основанию саморезами.

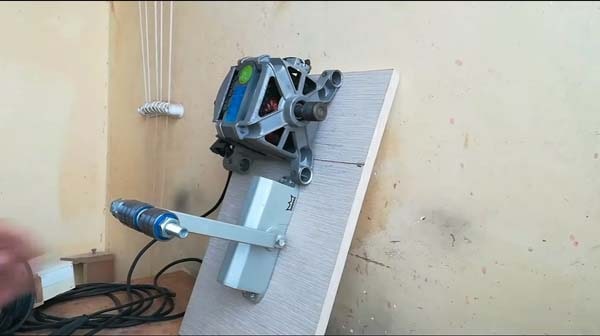

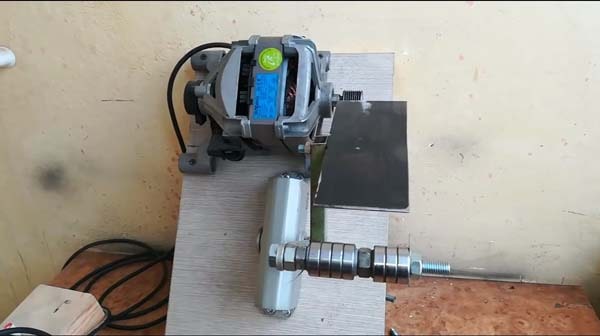

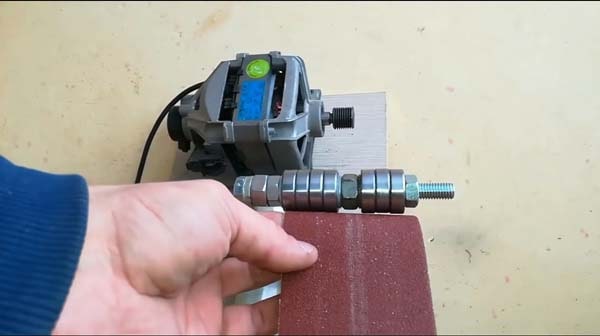

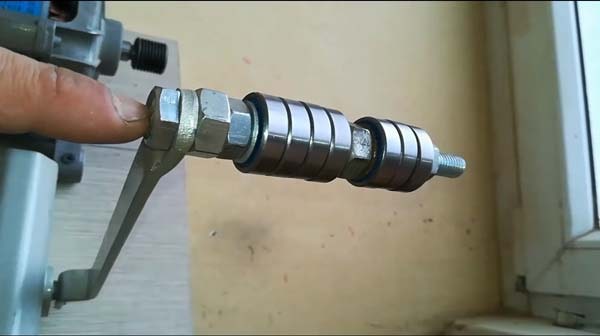

На рычаге доводчика, устанавливается ведомый ролик, он собран из подшипников одетых на болт с гайками.

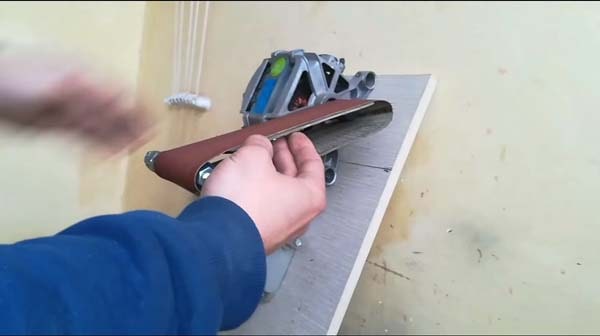

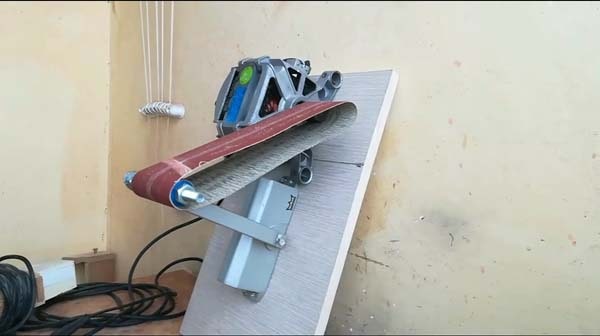

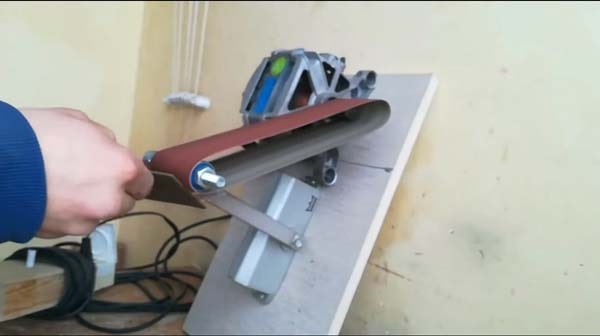

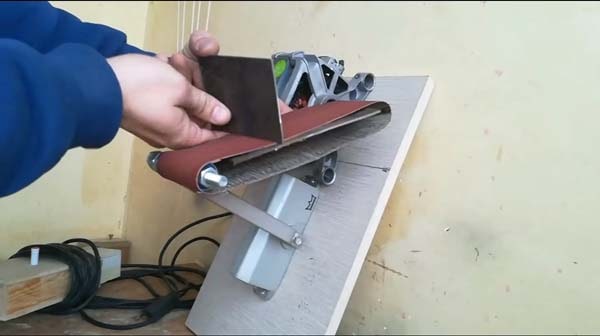

Устанавливаем и примеряем шлифовальную ленту, регулируем усилие натяжителя.

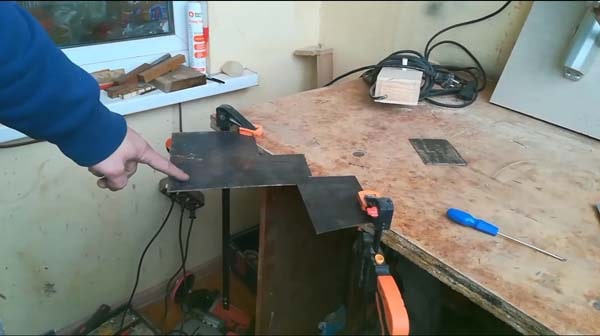

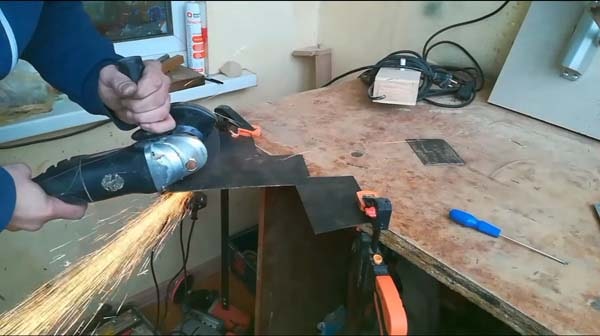

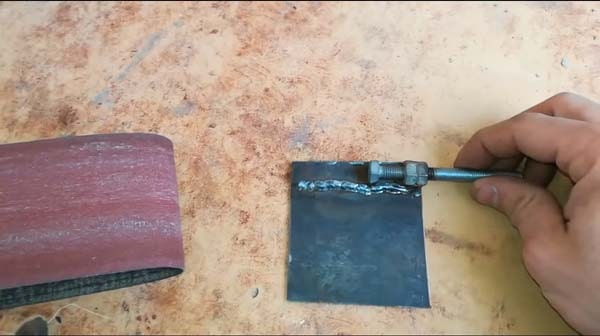

Теперь изготовим опорные площадки для шлифовальной ленты.

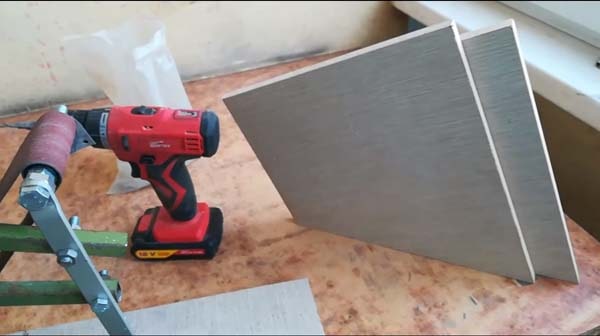

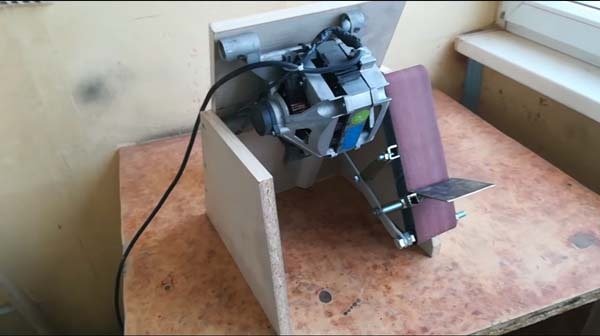

Защитный корпус гриндера, сделан из ДСП.

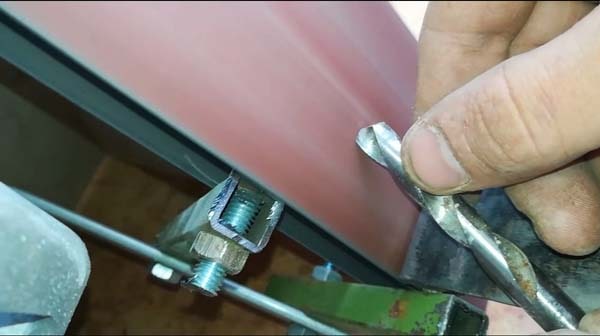

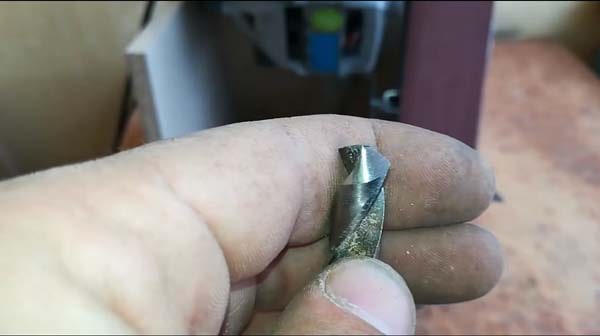

Автор решил испытать самодельный шлифстанок, заточил сверло.

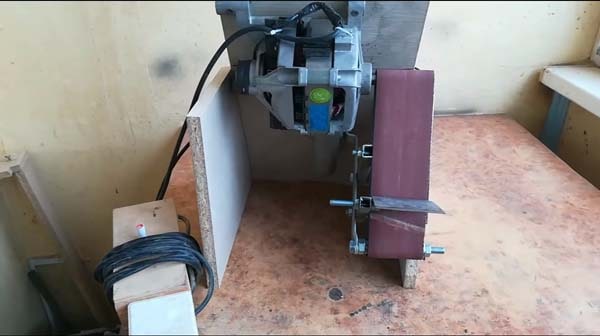

Получился довольно простой и практичный самодельный ленточный шлифстанок, отличная самоделка для домашней мастерской.

Рекомендуем посмотреть видео автора, где подробно показано как сделать ленточный шлифовальный станок своими руками.

Автор самоделки: Владимир Натынчик.
