Пила и строгальный станок по дереву
Пила и строгальный станок на одном валу — это очень опасная «зубастая» парочка. Тем не менее» многие на это идут. Я же сделал универсальный станок, в котором для безопасности на одном валу — пила, на другом — фрезерный «барабан». Строгальный — отдельная съемная конструкция.
Из усовершенствований могу еще отметить подъем пилы (фрезы) и натяжное устройство ремня — посредством передвижения мотора в пазах.
Пила и строгальный станок по дереву своими руками
Моторы 3 кВт и 5,5 кВт со скоростью 3000 об./мин. При смене шкивов скорость падает до 1700 об./ мин., но зато значительно возрастает мощность.
Диапазон рабочих возможностей. Ставлю пилы до d 450-500 мм включительно. Скорость вращения фрезы от 3000 до 4500 об./мин. Можно достичь и 6000, но для этого рубаночный вал нужно очень точно выточить, зафрезеровать и отбалансировать (как алмазные круги), иначе он будет сильно вибрировать.
Рубанок (фуганок) также очень мощный. Ширина обрабатываемых деталей — до 250 мм, длина — от 100 до 6000 мм. Прижимное устройство надежнее,- чем усилия двух человёк.
Конструкционные особенности. Вал с пилой можно заменить валом с фрезой и наоборот. Строгальный вал ставится в рабочее положение, когда опущена рама с пилой (или фрезой), без их съема. Подъем пилы от «0» до максимума за ось 24 (рис. 2) осуществляется ключом. Рама 22 фиксируется двумя болтами 21 на эксцентрики 23 — в любом положении по вертикали. По горизонтали -болтом М16, в любом положении к станку (за пилой, рис.2). Эксцентрики поднимают раму и пилу 3 (рис.1), буксы 30 упираются в плиту. Рама с пилой, закрепленная болтами 21 и М16, держится намертво, без малейшего люфта.
Натяжное устройство. К мотору снизу прикреплена плита, которая скользит в пазах нижней части рамы при помощи болта 27 и колеса 13. Вращая колесо, можно быстро натянуть ремень для работы любого из трех станков, а также ослабить для снятия валов при их замене.
Стол. Ножки, верх, держатель мотора, букс пилы и натяжного устройства (рама) сварены из уголка 50×50 мм. Нижние распорки, обеспечивающие устойчивость станку — из уголка 35×35 мм.
Держатели строгального рубанка в нерабочем положении 14, 15 — на болтах. Строгальный поднимать с пола и ставить на стол нужно вдвоем, а на держатель и станок легко передвигать одному.
Габариты: высота — 800 мм, длина -1100 мм, ширина — 500 мм. Несмотря на небольшие размеры, станок очень устойчив, безопасен и, самое главное, универсален.
Чертежи универсального самодельного станка

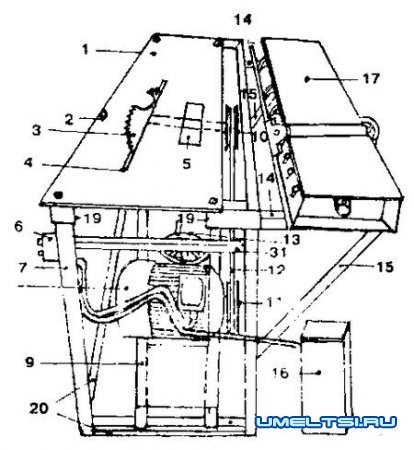

Рис.1. Вид станка с торца:
1 — плита 1100x50x10 мм, 2 — болты крепления плиты, 3 — пила, 4 — прорезь для пилы, 5 — окно для фрезы, 6 -кнопочный автомат ПИВ, 7 — ножки стола, 8 — мотор (3-фазный, 3 кВт, 3000 об./мин.), 9 — нижняя рама (на ней располагается мотор с плитой, скользящей в пазах), 10 — шкив вала пилы, 11 — шкив двигателя, 12 — клиновидный ремень 1500-1700, 13 — колесо натяжного устройства, 14, 15 — держатели рубанка в нерабочем положении, 16 -пусковые и рабочие конденсаторы, 17 — рубанок, 18- вал, на котором вращается рама-подъемник, 19- вырез верхнего уголка для рубанка в рабочем положении, 20 — нижние уголки стола, 31 — уголок крепления рубанка 50×50 мм.

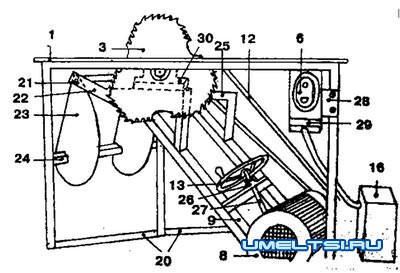

Рис.2. Вид станка сбоку:
21 — болт фиксации рамы с эксцентриками, 22 — верх рамы, 23 — эксцентрики, 24 — квадратная ось поворота эксцентриков, 25 — держатели букс, 26 — упор натяжного болта, 27 — натяжной болт М20, 28 — крепление пускового автомата, 29 — сетевой разъем, 30 — буксы вала пилы, фрезы.
