Мотобуксировщик своими руками. Чертежи, сборка

Предлагаем сделать лучший самодельный мотобуксировщик, для передвижения по снежным сугробам своими руками. Это транспортное средство на гусеницах, в которое входят сани волокуши.

Народные названия этого вида транспорта – мотособака, мотонарты, мини-снегоход. Он выступает в качестве незаменимого помощника для тех, кто живет в северных районах, занимается охотой и рыболовлей.

Сегодня, зайдя в магазины специализированного направления, мы можем увидеть самую разнообразную мини-технику повышенной проходимости – в частности, модели вездеходов, мотобуксировщиков. Однако простой человек, конечно, не всегда может позволить себе купить такой транспорт, цена его достаточно высока. Но есть и реалистичный способ получить такие мотонарты – самостоятельно собрать их, используя подручные средства.

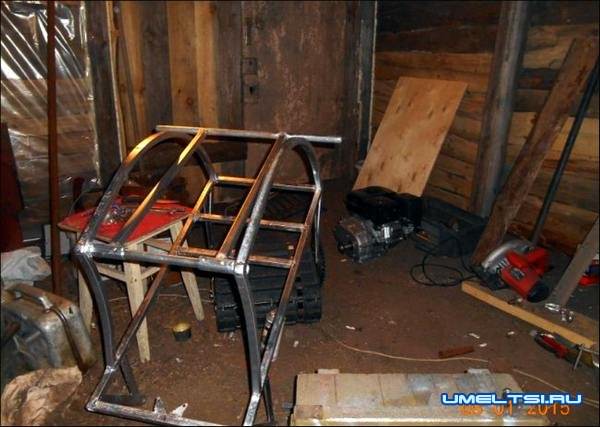

Для гусеницы используется транспортерная лента, тележку гусеницы мы также своими руками свариваем, используя профильную трубу. Транспортерная лента имеет отверстия, в соответствии с шагом ведущих звездочек. Для изготовления опорных катков взяты колеса от тележки для продуктов. От мотора Lifan передача крутящего момента обеспечивается через цепную передачу с маленькой звезды на большую без редуктора.

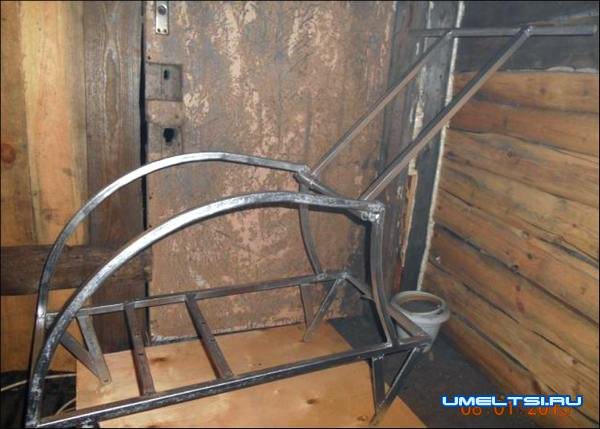

Для изготовления прицепа применена профилированная труба, для лыж – пластиковая труба, диаметр 28 см. Для сиденья использована обшивка, для которой взят поролон и кожзаменитель. Этот мотобуксировщик отличается весьма компактными размерами. Его можно легко перевозить в багажном отделении машины «Нива».

Пошаговое описание сборки мотобуксировщик своими руками

Этот транспорт изготовляется из таких материалов:
• двигателя Lifan 6,5 лошадиных сил;
• профильной трубы;
• транспортерной ленты;
• колес от тележки для продуктов;
• болтов, гаек и прочих мелочей.

Перечень необходимых инструментов:
• сварочный инвертор;
• болгарка;
• дрель;
• гаечные ключи.

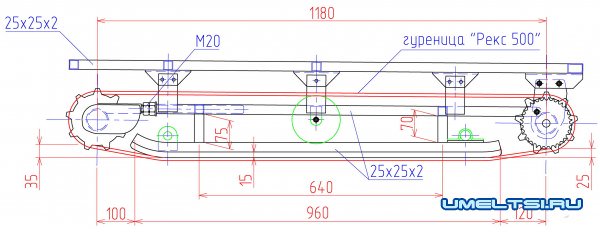

чертеж мотобуксировщика
Чертежи прототипа мотобуксировщика.

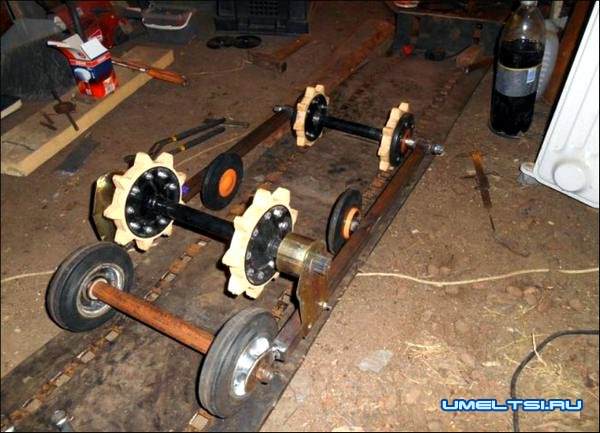

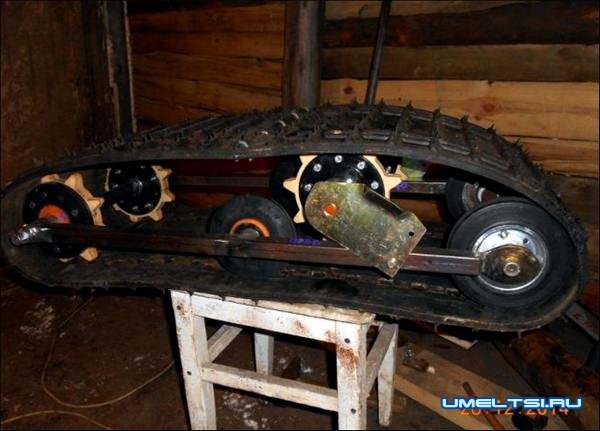

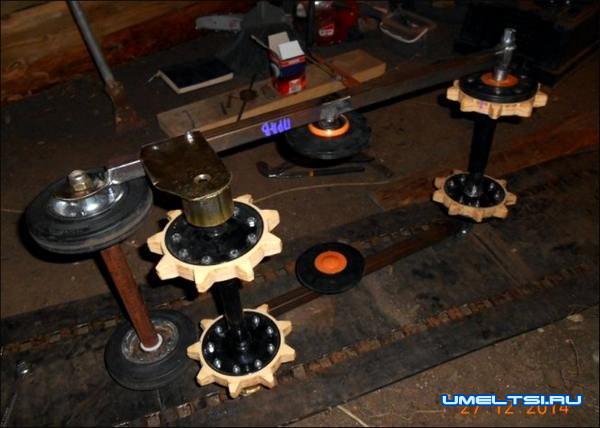

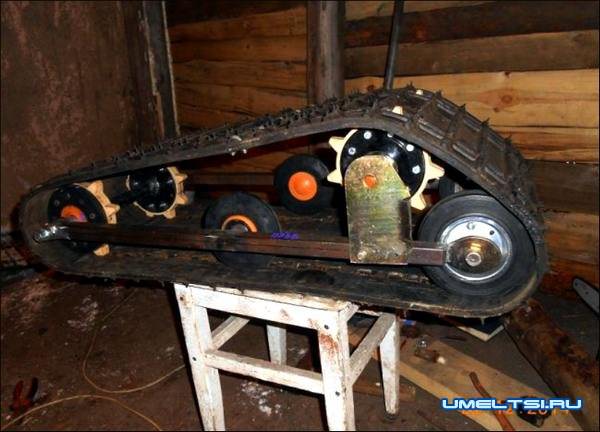

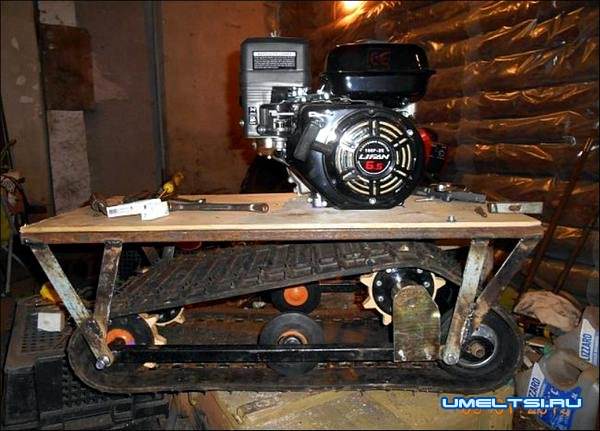

Собираем гусеничный движитель, используя транспортерную ленту.

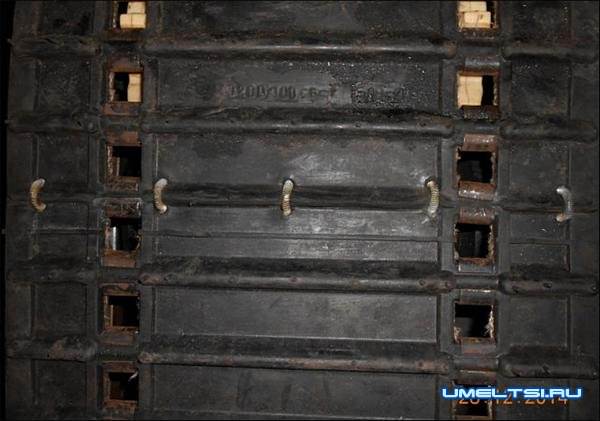

Учитывая шаг ведущих звездочек, проделываем отверстия, промежуток окаймлен металлической пластиной.

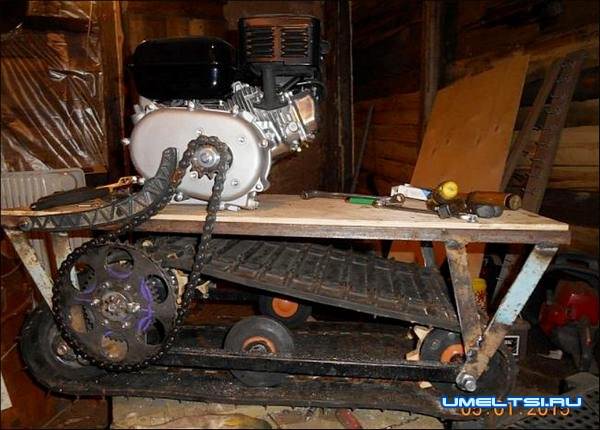

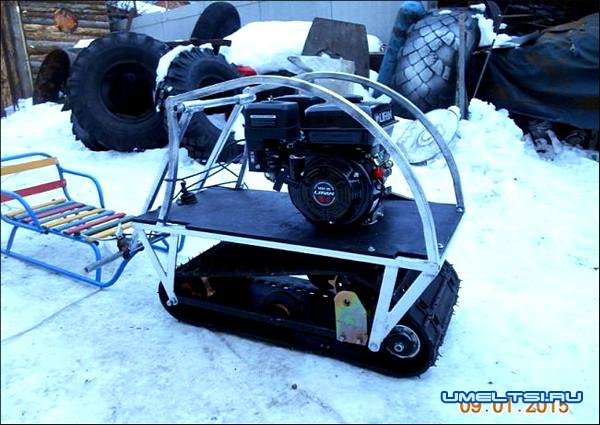

Двигатель для мотобуксировщика- Lifan.

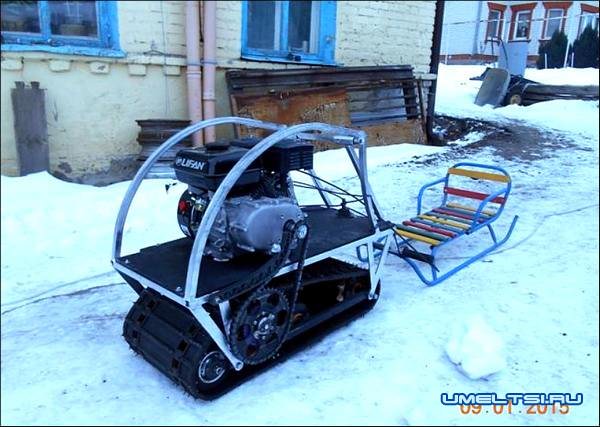

Цепная передача крутящего момента.

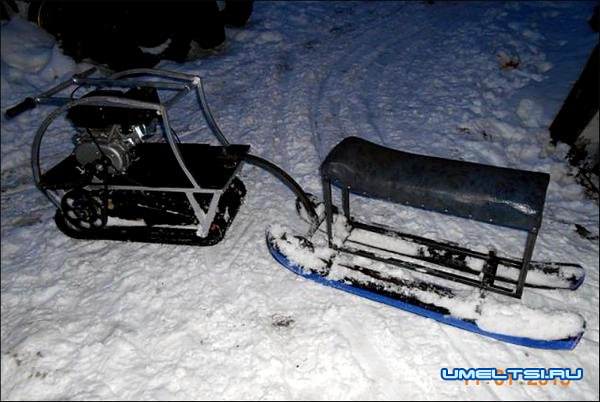

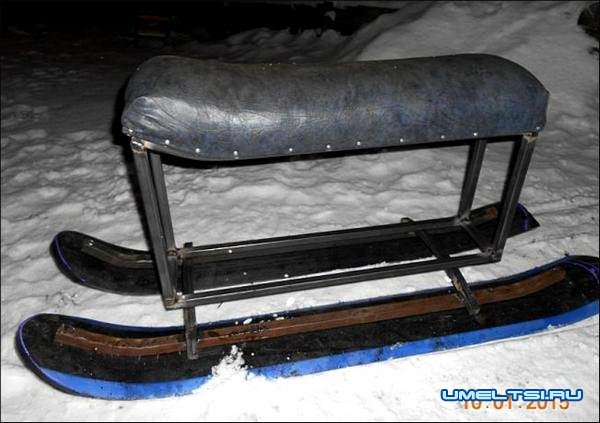

Лыжный модуль для мотобуксировщика своими руками

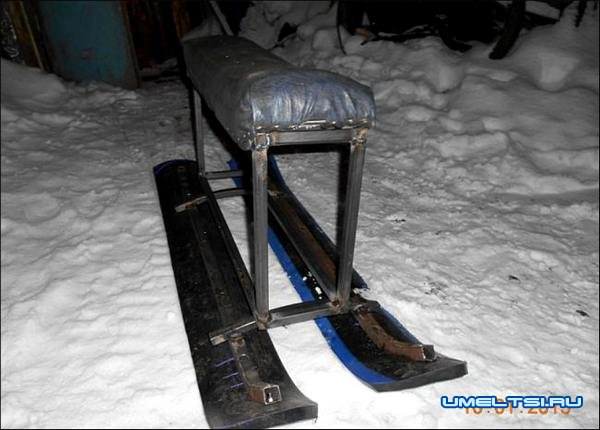

Для изготовления лыж взята пластиковая труба, лыжня и гусеница имеют одинаковую ширину 38 см.

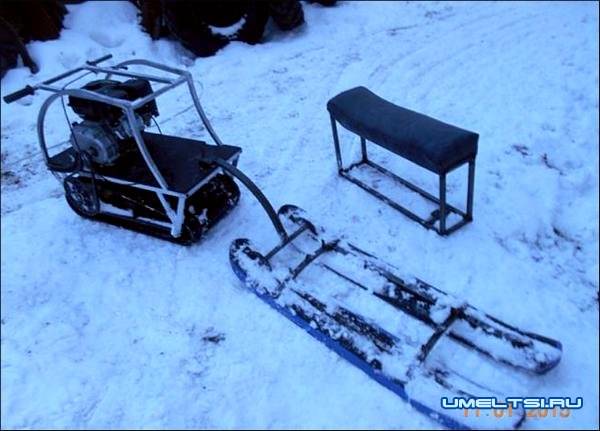

Сидение, если нужно, можно снять.

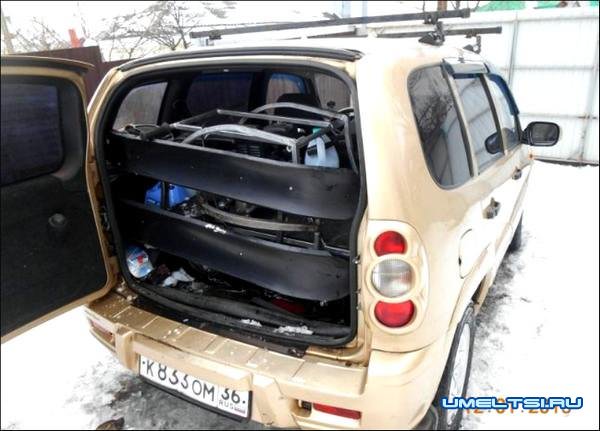

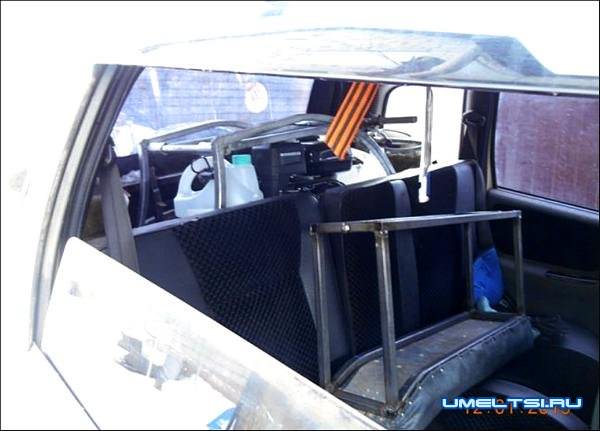

Размер мотобуксировщика позволяет легко поместить его в багажник легковой машины.

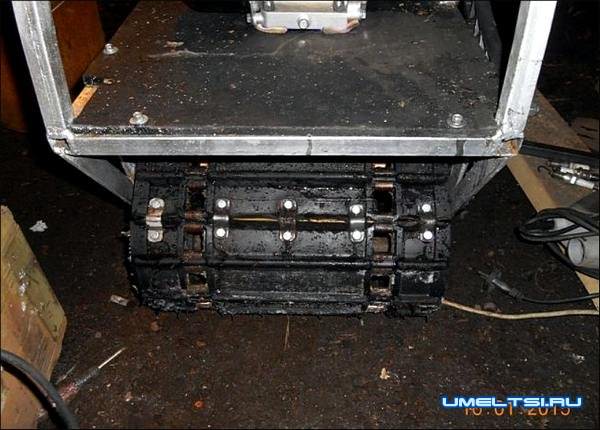

Соединение гусениц.

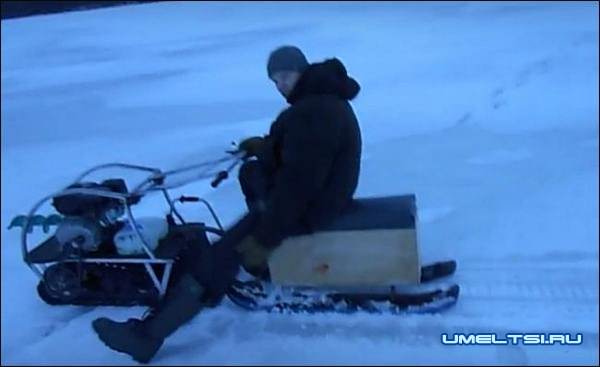

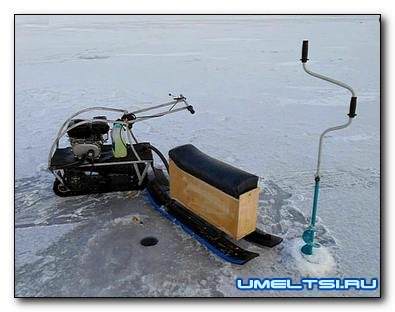

Обкатываем на льду и пользуемся в удовольствие.
