Маятниковая пила своими руками

Самодельная маятниковая пила своими руками, для домашней мастерской, фото и описание самоделки.

.

Понадобилась мощная пила для резки металла, покупать в магазине, не вариант, поэтому изготовил самодельную.

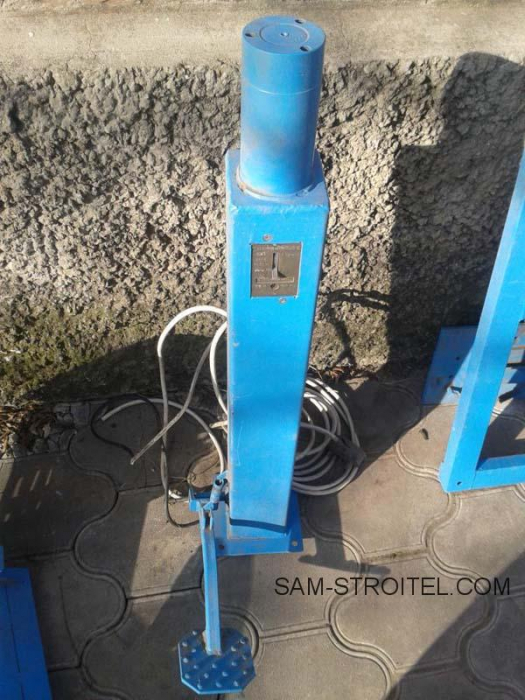

На станок установлен электродвигатель мощностью 2.2 кВт, 380 в, 2900 обмин. Пила — круг 300 мм, поворот шпинделя осуществляется в обе стороны на 45 градусов. Также имеется педальный зажим заготовки, регулируемый упор, пусковая кнопка в рукоятке.

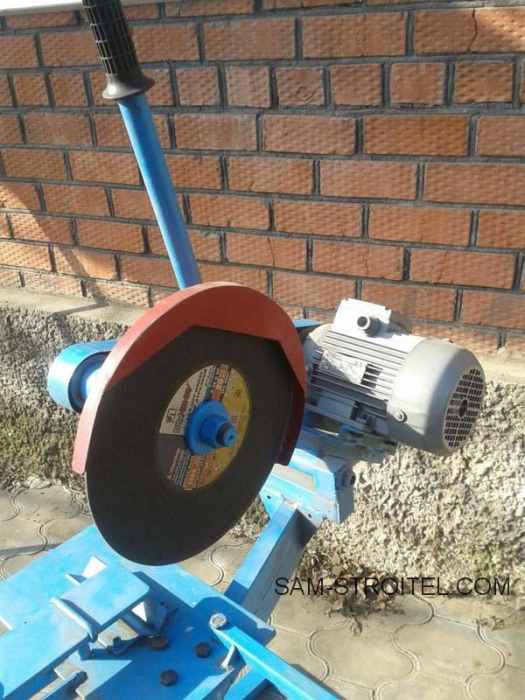

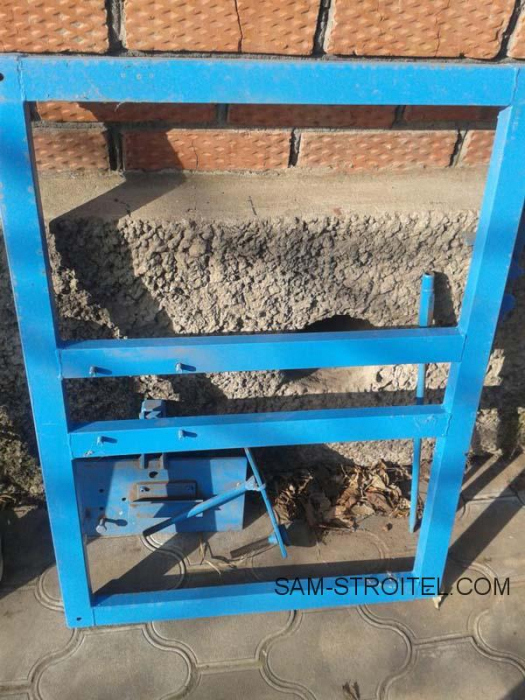

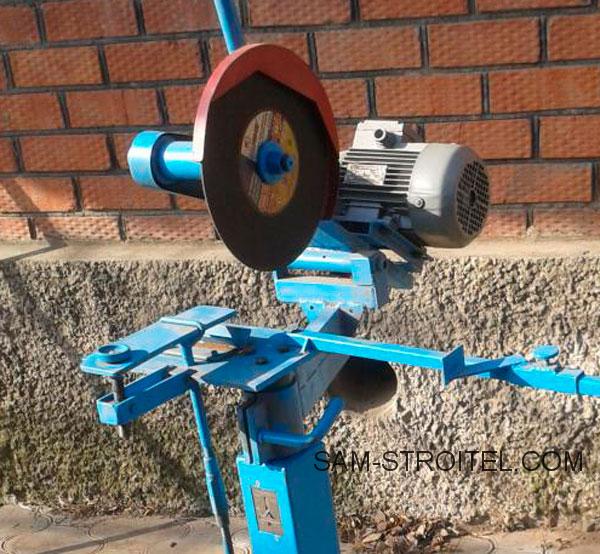

Конструкция маятниковой пилы простая, думаю всё понятно на этих фото:

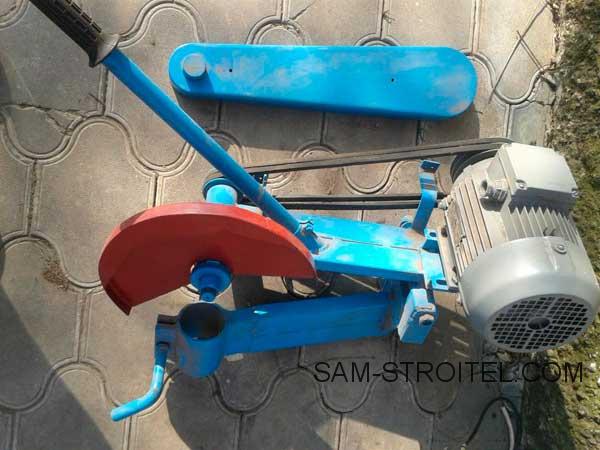

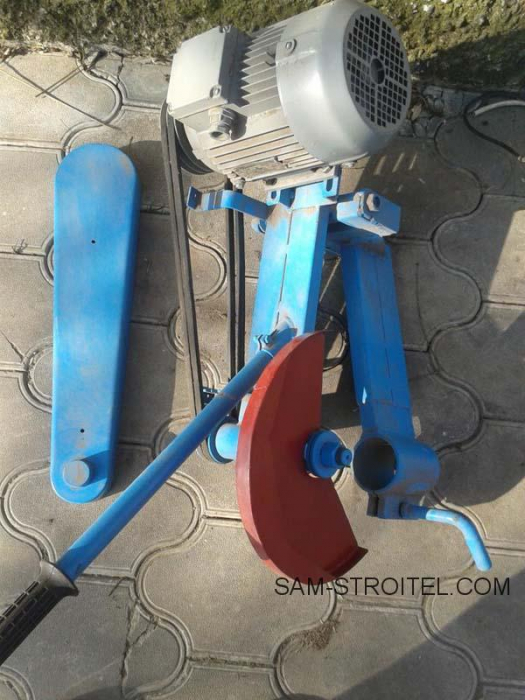

Конструкция станка, разборная, что очень удобно при транспортировке.
