Холодильник для самогонного аппарата своими руками
Если Вы решили самостоятельно изготовить холодильник для самогонного аппарата, но медь, сварочный аппарат и другие технические возможности вам пока не доступны, вы можете изготовить такой холодильник из подручных материалов и тех деталей, которые можно приобрести в магазине сантехники.
Общая конструкция холодильника
Основными составляющими частями конструкции холодильника являются змеевик (закрученная спиралью трубка) и емкости, в которой трубка охлаждается. Резервуар для охлаждения, пожалуй, самая важная деталь механизма, так как от его работы напрямую зависит качество и количество самогона.
Наиболее приемлемой длинной трубки змеевика (до загиба) будет 1,5 -2 метра. Внутренний диаметр трубки должен быть 8-12 мм., а ее толщина – 0,9-1,1 мм.
Подключение возможно в горизонтальном, вертикальном и наклонном положении.
Ход работ по изготовлению холодильника для самогонного аппарата

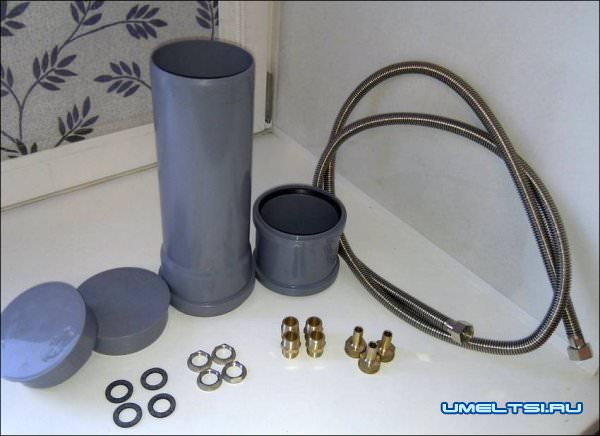

Вам необходимо:
1. Металлическая труба диаметром 10 см и длинной 30см
2. Сильфонный шланг длинной 2 м (так называемая «нержавеющая гофра»)
3. Ниппели 12 дюйма – 4 шт.
4. Переходники на шланг (можно взять на 12мм) – 3 шт.
5. Гайки 1/2 дюйма — 3-4 штуки
6. Прокладками (обычные резиновые) – 3 шт.
7. Заглушки диаметром 10 см — 2 шт.
8. Переходник диаметром 10 см.
9. А еще, для изготовления механизма понадобится паяльник, клеевой пистолет канцелярский нож и различные ключи.

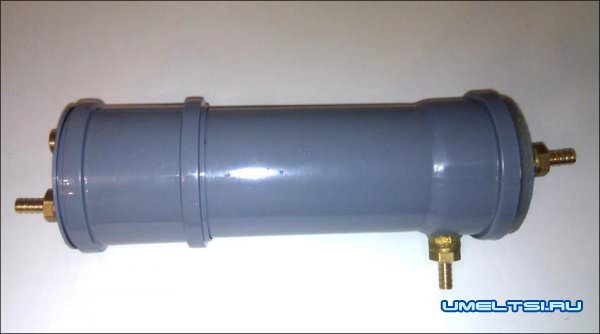

Холодильник для самогонного аппарата своими руками фото-1
Холодильник для самогонного аппарата своими руками фото-2

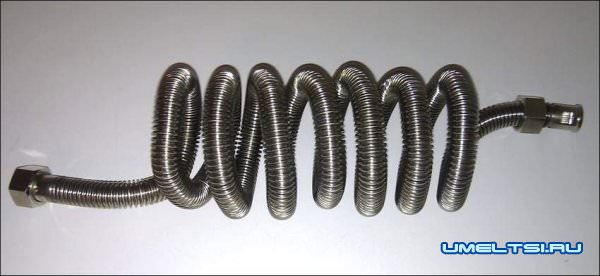

Закрутите шланг в змеевик
Холодильник для самогонного аппарата своими руками фото-3

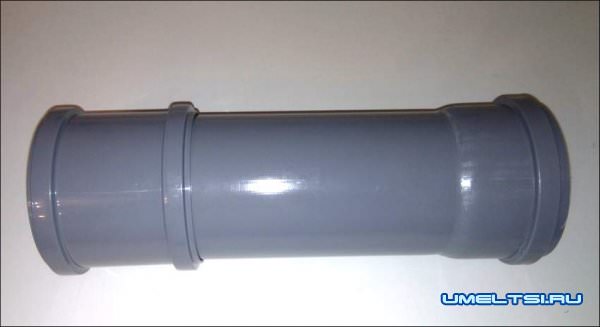

Закрепите трубу и переходник, оставив место для крышки
Холодильник для самогонного аппарата своими руками фото-4

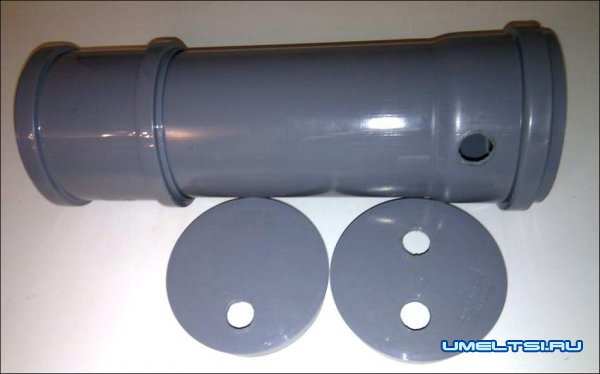

Горячим паяльником сделайте проколы в заглушках, а затем, ножом обрежьте лишнюю пластмассу трубы.
Холодильник для самогонного аппарата своими руками фото-5

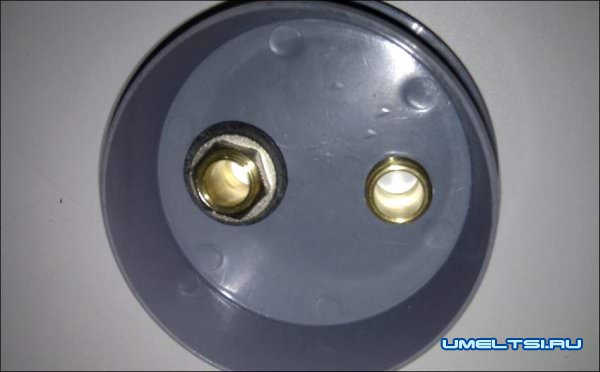

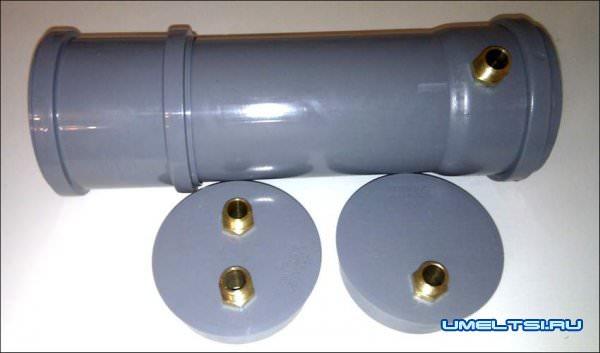

Вкрутите ниппеля в подготовленные проколы.
Холодильник для самогонного аппарата своими руками фото-6
Холодильник для самогонного аппарата своими руками фото-7

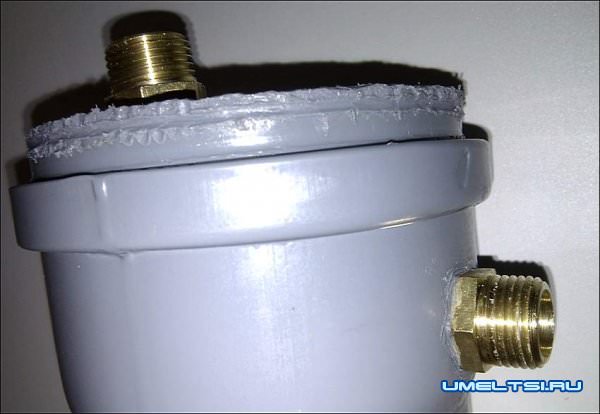

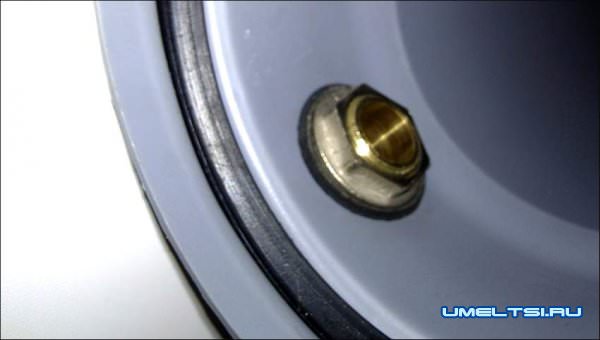

Поставьте прокладки и затяните гайки в верхней и боковой части.
Холодильник для самогонного аппарата своими руками фото-8

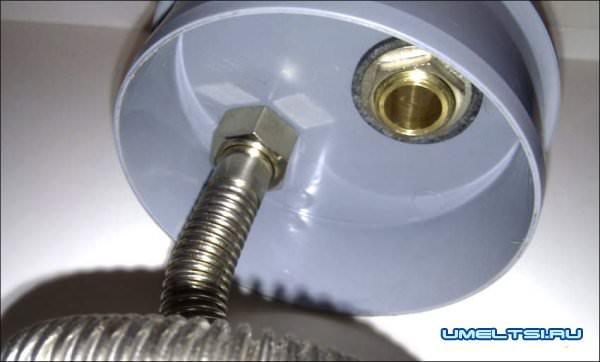

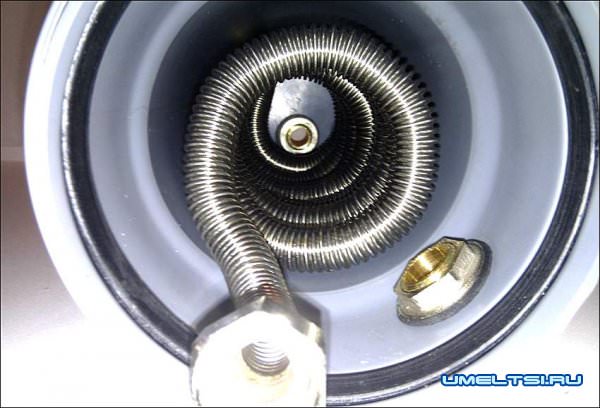

Закрепите змеевик и заглушку с помощью ниппеля без гайки
Холодильник для самогонного аппарата своими руками фото-9
Заглушку оденьте на трубу со стороны переходника. Эта часть будет вверху.
Холодильник для самогонного аппарата своими руками фото-10
Привинтите второй конец трубки к заглушке. Здесь будет выходить продукт. Для герметичности, запаяйте дно паяльником.
Холодильник для самогонного аппарата своими руками фото-11

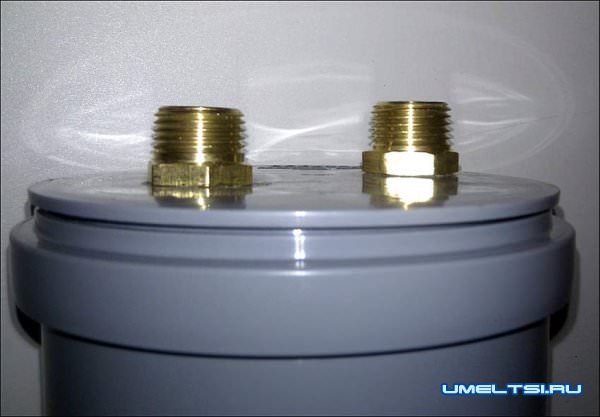

Так выглядит верх. В этой части выходит вода и входит продукт
Холодильник для самогонного аппарата своими руками фото-12

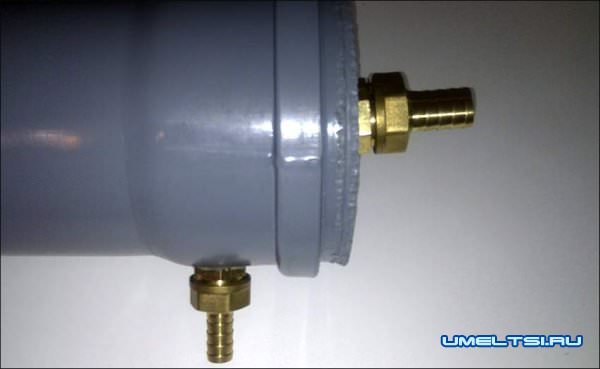

Прикрепите переходники в той части, где осуществляется вход/выход воды и выход продукта.
Холодильник для самогонного аппарата своими руками фото-12
Горячим клеем закрываем все, что течет.

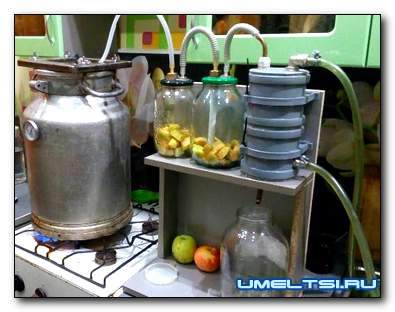

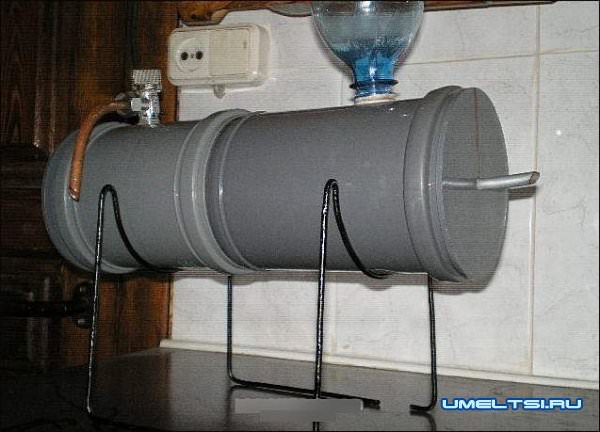

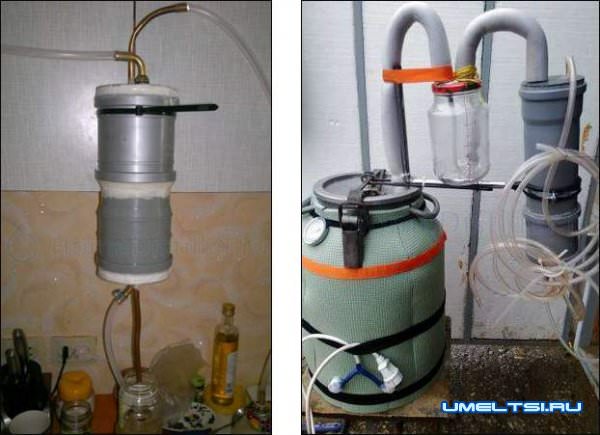

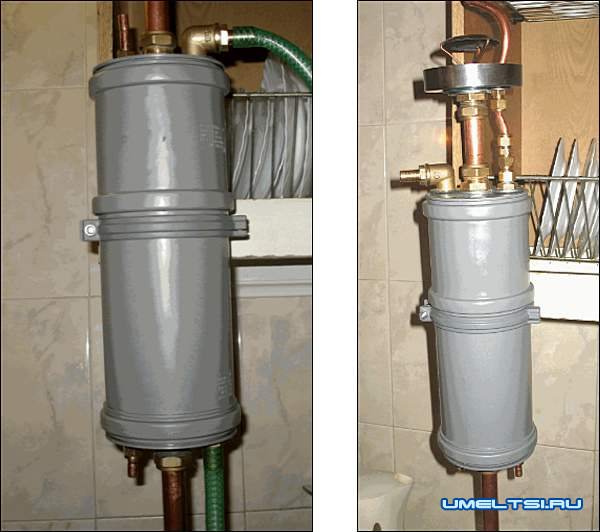

Примеры изготовления холодильника для самогонного аппарата
Примеры изготовления холодильника для самогонного аппарата
Примеры изготовления холодильника для самогонного аппарата фото 2
Примеры изготовления холодильника для самогонного аппарата фото 4
