Дальнобойная Wi-Fi антенна своими руками: чертежи, размеры, пошаговое изготовление

Привет, друзья! На связи Ивченко Анатолий. Сегодня расскажу об одном из моих любимых «гаражных» проектов — самодельной дальнобойной Wi-Fi антенне. Идея не новая, но рабочая на все сто: обычная жестяная банка из-под чипсов Pringles превращается в направленную антенну, которая реально вытягивает дальние сигналы Wi-Fi там, где обычный роутерный адаптер уже сдаётся.

Я живу на даче большую часть тёплого сезона, и связь там всегда была больным местом. Провайдер тянуть кабель отказался, мобильный интернет ловит через раз, а вот сосед через два участка раздаёт неплохой Wi-Fi. Именно тогда я и вспомнил про старый трюк радиолюбителей — «бантенну».

Как это вообще работает

Банка в этой конструкции — не просто корпус. Она работает как волновод и рефлектор одновременно: металлические стенки отражают радиоволны и собирают их в узкий направленный пучок, как фонарик собирает свет линзой. Внутри банки на определённом расстоянии от глухого дна размещается активный элемент — небольшой диполь из медной проволоки, подключённый к Wi-Fi-адаптеру.

Если всё сделано по размерам, антенна даёт усиление порядка 8–12 дБи — а это уже совсем другая дальность приёма по сравнению со штатной антеннкой USB-адаптера.

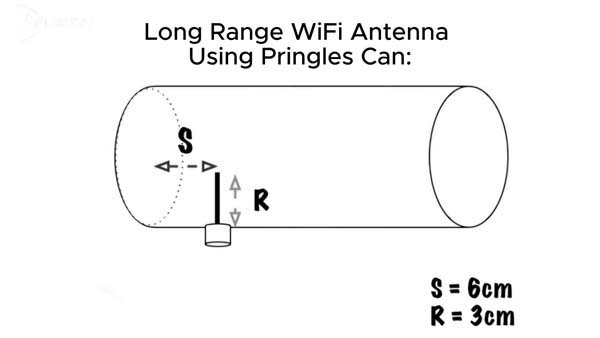

Как видно на чертеже, ключевых размера всего два:

• S = 6 см — расстояние от глухого дна банки до отверстия под адаптер;
• R = 3 см — длина медного диполя, торчащего внутрь банки.

«Не гонитесь за диаметром банки — гонитесь за точностью размеров S и R. Ошибка в пару миллиметров резко снижает КПД антенны, потому что резонансная частота уходит от нужных 2,4 ГГц».

Что понадобится

Список материалов минимальный, большая часть наверняка уже валяется в гараже или на кухне:

Пошаговое изготовление

Шаг 1. Подготовка банки

Сначала полностью очищаем банку от чипсов, крошек и жира. Мою тщательно с моющим средством, потом хорошо просушиваю — металл не должен оставаться мокрым, иначе внутри появится ржавчина и антенна прослужит недолго.

Шаг 2. Разметка и замер

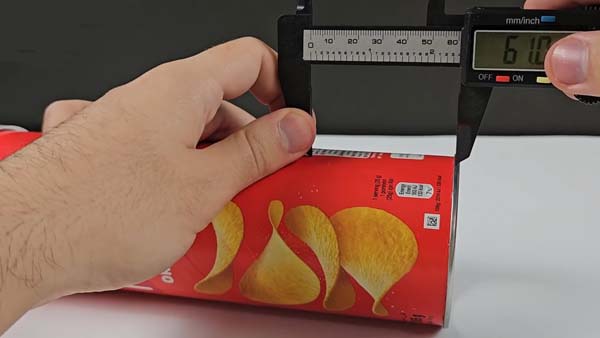

Дальше берём штангенциркуль и отмеряем от глухого (закрытого) торца банки ровно 6 сантиметров. Это критично важный размер S, отвечающий за то, чтобы диполь оказался в фокусе отражённой волны.

Шаг 3. Сверление отверстия

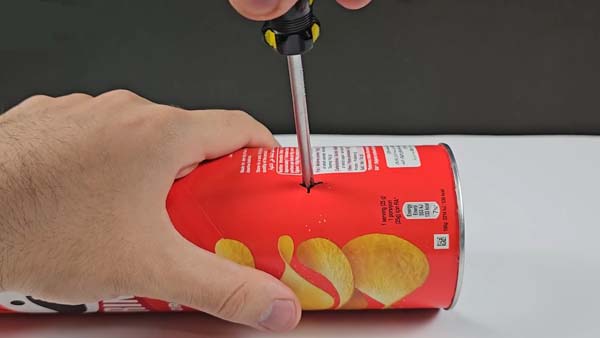

В отмеченной точке сверлим отверстие под сам Wi-Fi адаптер. Диаметр подбираем по разъёму — адаптер должен плотно, без люфта, входить внутрь банки своей антенной частью.

Шаг 4. Подготовка Wi-Fi адаптера

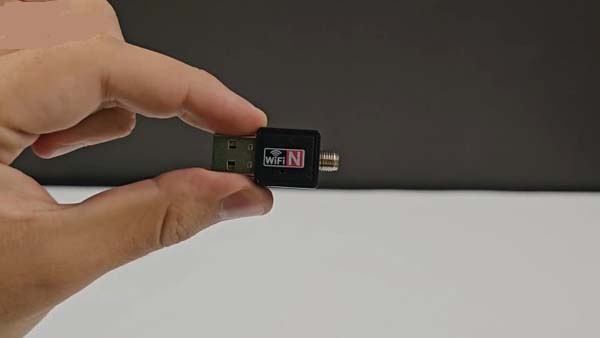

Берём USB-адаптер с внешним разъёмом под антенну. Тут подойдёт практически любая модель, главное условие — наличие съёмного разъёма, куда можно припаять собственный диполь вместо штатной антенны.

Шаг 5. Пайка диполя

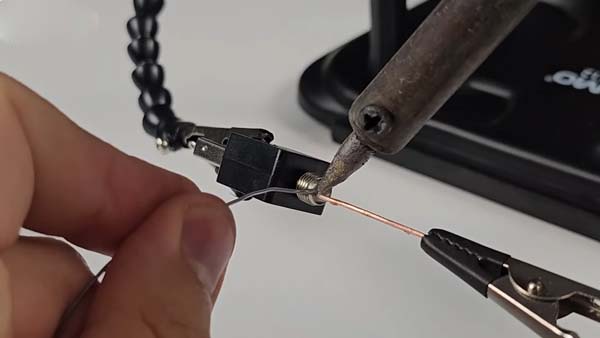

Аккуратно снимаем штатный коннектор или подпаиваемся напрямую к контактной площадке. Тут важна аккуратность — перегретая плата легко выходит из строя, поэтому паяльник держим на минимально нужной температуре и работаем быстро.

дальнобойная Wi-Fi антенна своими руками

Шаг 6. Обрезка провода до нужной длины

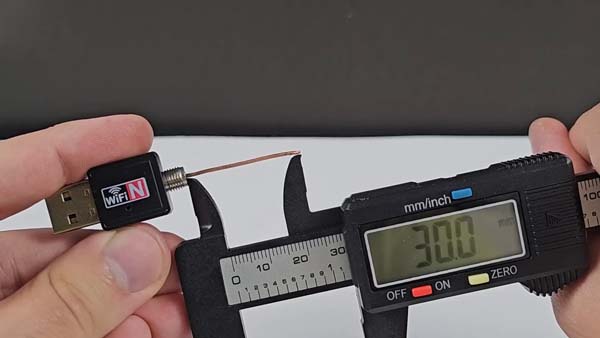

Дальше отмеряем медную проволоку под размер R = 3 см и лишнее откусываем кусачками. Тут тоже без права на ошибку — торчащий кусок должен быть именно такой длины, потому что это и есть резонансный элемент под волну 2,4 ГГц.

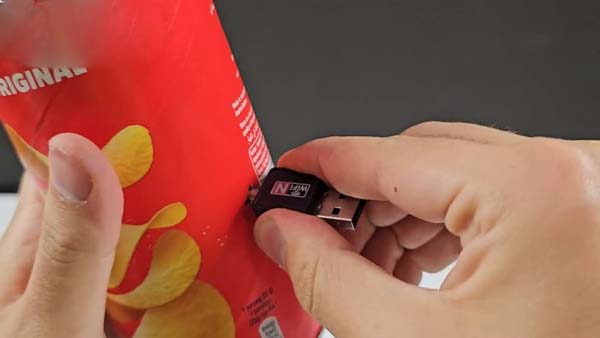

Шаг 7. Установка адаптера в банку

Вставляем подготовленный адаптер в проделанное отверстие так, чтобы медный диполь оказался строго внутри банки, по центру, направленный к открытому краю.

мощная Wi-Fi антенна своими руками

Шаг 8. Проверка положения диполя

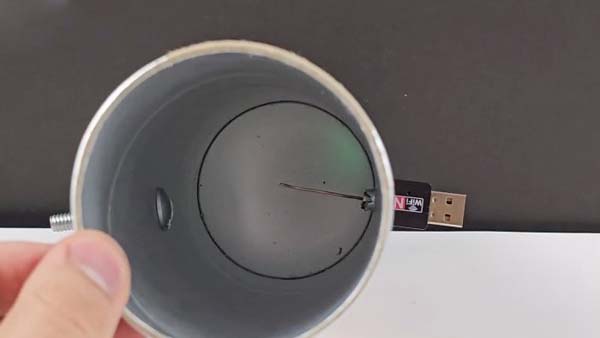

Заглядываем внутрь банки и проверяем, что провод не касается стенок и торчит ровно на нужную длину без перекосов — от этого напрямую зависит диаграмма направленности.

Шаг 9. Финальная сборка

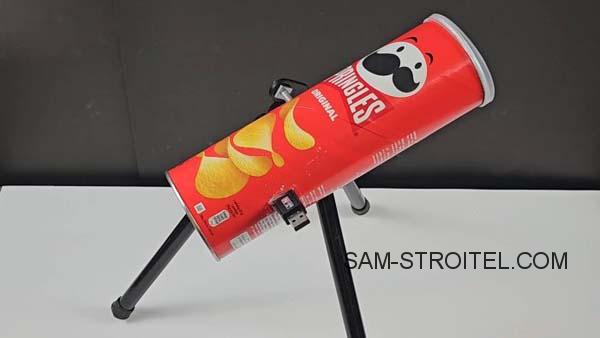

Закрываем банку прозрачной пластиковой крышкой (родной крышкой от банки, если сохранилась) — она защищает диполь от пыли и осадков, не мешая прохождению радиоволн. Устанавливаем всю конструкцию на штатив.

Таблица размеров под разные частоты

Хочу сразу оговориться: приведённые в статье размеры рассчитаны на стандартную частоту 2,4 ГГц. Если у вас оборудование работает на 5 ГГц, геометрию нужно пересчитывать — волна короче, значит и элементы антенны должны быть компактнее.

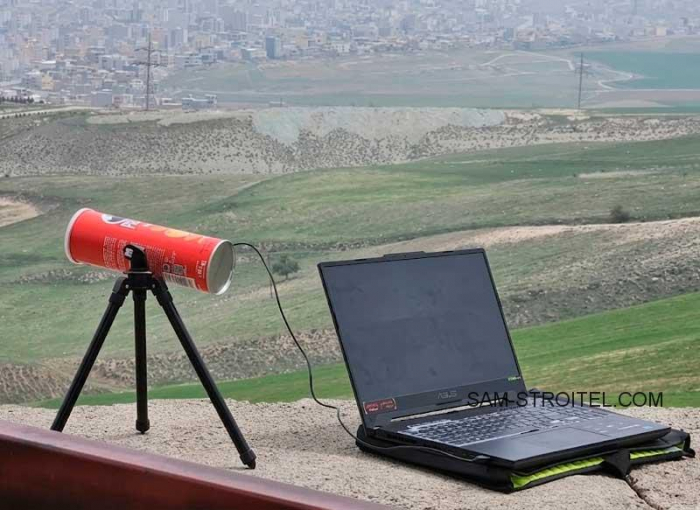

Испытания на местности

Самая интересная часть — проверка в поле. Выезжаем за город, устанавливаем антенну на штатив, подключаем к ноутбуку и направляем на дальние дома или соседние строения.

В моём случае антенна поймала сразу несколько десятков точек доступа, часть из которых оказалась незапароленной. Это отличное подтверждение того, что направленный приём действительно работает и дальность вырастает в разы по сравнению со штатной всенаправленной антенной адаптера.

Мой совет

Перед выездом на природу проверьте антенну дома в разных положениях: поворачивайте банку по азимуту и по углу наклона, отмечая, при каком положении сигнал самый сильный. Так вы поймёте реальную диаграмму направленности своей конкретной сборки — она у каждой банки чуть индивидуальна из-за разницы в диаметре и материале.

Частые вопросы

Подойдёт ли банка другого диаметра? Да, принцип волновода сработает и на банке другого диаметра, но точные размеры S и R в этом случае лучше пересчитать под конкретную геометрию, иначе резонанс сместится и усиление упадёт.

Можно ли использовать вместо USB-адаптера обычный роутер? Можно, если у роутера есть съёмная внешняя антенна с разъёмом — тогда штатную антенну снимают и на её место подключают самодельный диполь в банке, вынесенный на нужное расстояние кабелем.

Насколько реально вырастет дальность связи? По моему опыту и по опыту других радиолюбителей, при аккуратной сборке дальность увеличивается в 2–5 раз по сравнению со штатной антенной адаптера, особенно в условиях прямой видимости.

Нужна ли банка именно от Pringles? Не обязательно, важна металлическая жестяная основа правильной цилиндрической формы. Банка от Pringles просто самая доступная и стандартизированная по размеру, поэтому её и используют чаще всего.

Опасно ли это для здоровья? Нет, мощность обычного Wi-Fi адаптера мизерная, направленная антенна лишь концентрирует её в узком секторе, не превращая устройство в источник опасного излучения.

Итог

«Бантенна» из банки Pringles — простой, дешёвый и по-настоящему рабочий способ усилить приём Wi-Fi на даче, в гараже или на удалённом участке. Никаких дорогих компонентов, паяльник и штангенциркуль есть у большинства мастеров дома. Если строго выдержать размеры S и R, конструкция даст реальный прирост дальности и подарит доступ к сети там, где раньше сигнала попросту не было.
